El CP con jutas asegura la unión y la accesibilidad de la red colectora vertical y de la red horizontal asegurando al mismo tiempo una estanqueidad clase C.
Caja Injerto: CP con juntas

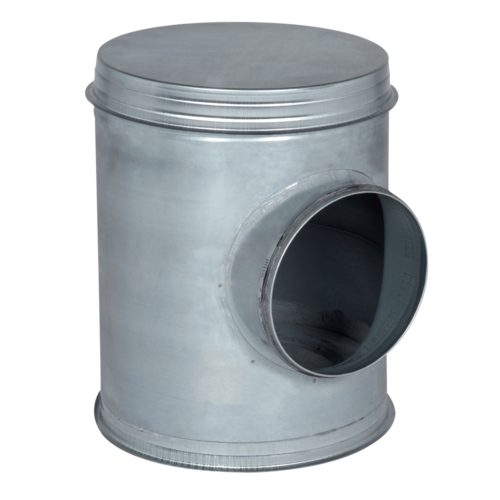

La caja injerto (o Te-remate) con juntas es un accesorio aeráulico de acero galvanizado que permite unir la red colectora vertical y la red horizontal asegurando al mismo tiempo una clase de estanqueidad C y, de conformidad con las exigencias de los DTU 68.1 y 68.2, la accesibilidad a la columna vertical y a la red horizontal. Es específica para las columnas que desembocan en bajo cubierta o en azoteas de locales terciarios y viviendas colectivas cuyo realzado de estanqueidad se realiza antes de la colocación de la caja injerto (>95 % de los casos). La caja injerto con juntas está equipada con un bordón de retención sobre el cuerpo de la caja para mantener la tapa en posición estable y limitar así el riesgo de fugas.
Los + productos
- facilidad y rapidez de montaje,
- estanqueidad clase C,
- accesibilidad a la columna mantenida.
- gama disponible del diámetro 125 al diámetro 400,
- acero galvanizado conforme a la norma UNE EN 10346 garantizando la regularidad del revestimiento,
- temperatura de utilización: - 30°C à + 100°C,
- resistencia al envejecimiento (> 30 años), a los UV y al ozono,
- material conforme a las exigencias del DTU 68.3: 2013-06 P1-1: "Instalaciones de Ventilación Mecánica",
- clasificación al fuego M0,
- clase de estanqueidad C según la norma UNE EN 12237.
- el encaje/ desencaje se realiza con una ligera rotación del accesorio en el conducto,
- la estanqueidad se realiza por sí mediante la junta ALDES, no siendo necesario utilizar masilla o cinta adhesiva,
- se preconiza, especialmente en verticales, seguir utilizando tornillos autotaladrantes,
- el ahorro de tiempo en el montaje con respeto a una red con accesorios estándar es del orden del 20 % (contar con un ahorro mínimo de 15 a 30 s por unión en diámetros de 125 a 315, es decir un ahorro de 30 a 60 s por accesorio en dichos diámetros),
- los accesorios con juntas Aldes han sido especialmente diseñados para asegurar un encaje/desencaje fácil. Garantizando al mismo tiempo una estanqueidad clase C, la gama Aldes se caracteriza por un par de encaje bajo,
- si el realzado de estanqueidad se realiza después de la colocación de la caja injerto, se utilizará un CPT o un CPT2A,
- montaje con un Forro paso de Azotea: FT.
| Material principal | Materia del aislante |
|---|---|
| Acero galvanizado |

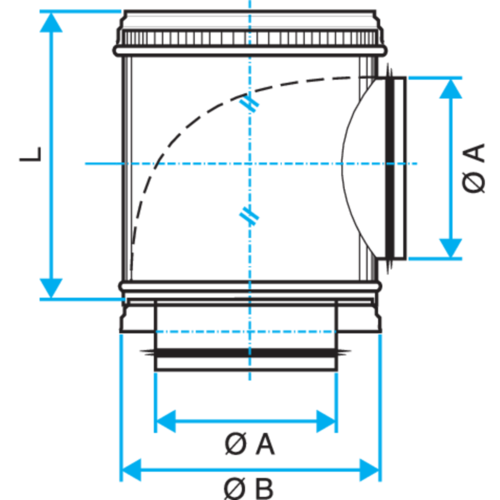

| Referencias | L (mm) | Ø A (mm) | Ø B (mm) | Peso (kg) |
|---|---|---|---|---|
| 11098110 - CP galva + juntas Ø125/200 mm | 285 |
125 |
200 |
1,4 |
| 11098111 - CP galva + juntas Ø160/250 mm | 320 |
160 |
250 |
1,6 |
| 11098112 - CP galva + juntas Ø200/315 mm | 350 |
200 |
315 |
2,6 |
| 11098113 - CP galva + juntas Ø250/355 mm | 400 |
250 |
355 |
4,1 |
| 11098114 - CP galva + juntas Ø315/400 mm | 470 |
315 |
400 |
5,2 |
| 11098115 - CP galva + juntas Ø355/500 mm | 650 |
355 |
500 |
7,8 |
| 11098116 - CP galva + juntas Ø400/560 mm | 650 |
400 |
560 |
10,1 |
| Clasificación al fuego |
|---|
| M0 |
