Injerto Escuadra Circular: PEC con juntas
Manguito

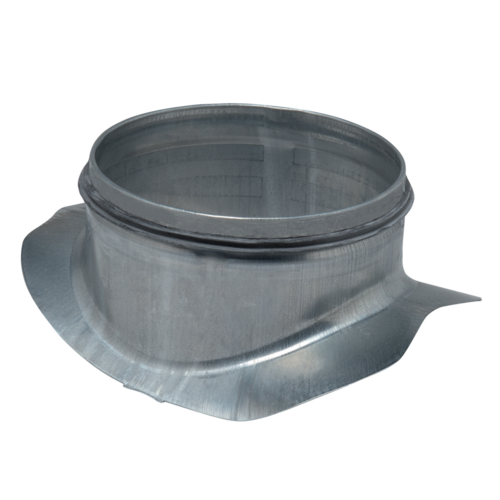

El injerto escuadra circular con juntas permite realizar un injerto a 90° sobre un conducto circular galvanizado.
Injerto Escuadra Circular: PEC con juntas
El injerto escuadra circular con juntas permite realizar un injerto a 90° sobre un conducto circular galvanizado. El injerto escuadra circular con juntas se ha de utilizar en el caso de ramales horizontales específicos a las redes terciarias y se desaconseja utilizarlo en columnas en hábitat (utilizar CRE montadas en fábrica).
Los + productos
- facilidad y rapidez de montaje,
- estética de la red.
- gama disponible del diámetro 125 al diámetro 315,
- acero galvanizado conforme a la norma UNE EN 10346 garantizando la regularidad del revestimiento,
- todas las juntas están engatilladas,
- temperatura de utilización: - 30°C à + 100°C,
- resistencia al envejecimiento (> 30 años), a los UV y al ozono,
- clasificación al fuego M0,
- no preconizado para obtener una estanqueidad clase C o D.
- durante el montaje, prestar especial atención a las pérdidas de carga, al ruido y al caudal de fuga que se puedan generar,
- dar preferencia a las TEs con juntas prefabricadas en fábrica,
- el encaje/ desencaje se realiza con una ligera rotación del accesorio en el conducto,
- la estanqueidad se realiza por sí mediante la junta ALDES, no siendo necesario utilizar masilla o cinta adhesiva,
- se preconiza, especialmente en verticales, seguir utilizando tornillos autotaladrantes,
- el ahorro de tiempo en el montaje con respeto a una red con accesorios estándar es del orden del 20 % (contar con un ahorro mínimo de 15 a 30 s por unión en diámetros de 125 a 315, es decir un ahorro de 30 a 60 s por accesorio en dichos diámetros),
- los accesorios con juntas Aldes han sido especialmente diseñados para asegurar un encaje/desencaje fácil. Asegurando al mismo tiempo una estanqueidad clase C, la gama Aldes se caracteriza por un par de encaje bajo.
| Referencias | Material principal | Materia del aislante |
|---|---|---|
| 22798970 - PEC galva + juntas Ø100/100 mm | ||
| 22798973 - PEC galva + juntas Ø100/160 mm | ||
| 22798974 - PEC galva + juntas Ø100/200 mm | ||
| 11098272 - PEC GALVA + JUNTA - D200/315-355 (fds) | Acero galvanizado |
|
| 25000715 - PEC galva + juntas Ø100/125 mm | ||
| 25000712 - PEC galva + juntas Ø80/100 mm | ||
| 25000713 - PEC galva + juntas Ø80/125 mm | ||
| 25000714 - PEC galva + juntas Ø80/160 mm | ||
| 25000711 - PEC galva + juntas Ø80/80 mm | ||
| 11098280 - PEC galva + juntas Ø315/450-500 mm | Acero galvanizado |
|
| 11098418 - PEC galva + juntas Ø315/355-400 mm | Acero galvanizado |
|
| 11098261 - PEC galva + juntas Ø125/125 mm | Acero galvanizado |
|
| 11098262 - PEC galva + juntas Ø125/160 mm | Acero galvanizado |
|
| 11098263 - PEC galva + juntas Ø125/200 mm | Acero galvanizado |
|
| 11098266 - PEC galva + juntas Ø160/160 mm | Acero galvanizado |
|
| 11098267 - PEC galva + juntas Ø160/200 mm | Acero galvanizado |
|
| 11098268 - PEC galva + juntas Ø160/250 mm | Acero galvanizado |
|
| 11098270 - PEC galva + juntas Ø200/200 mm | Acero galvanizado |
|
| 11098271 - PEC galva + juntas Ø200/250 mm | Acero galvanizado |
|
| 11098274 - PEC galva + juntas Ø250/315 mm | Acero galvanizado |
|
| 11098278 - PEC galva + juntas Ø250/250 mm | Acero galvanizado |
|
| 11098279 - PEC galva + juntas Ø315/315 mm | Acero galvanizado |
|
| 11098410 - PEC galva + juntas Ø125/250 mm | Acero galvanizado |
|
| 11098411 - PEC galva + juntas Ø125/315-355 mm | Acero galvanizado |
|
| 11098412 - PEC galva + juntas Ø125/400-630 mm | Acero galvanizado |
|
| 11098413 - PEC galva + juntas Ø160/315 mm | Acero galvanizado |
|
| 11098414 - PEC galva + juntas Ø160/355-450 mm | Acero galvanizado |
|
| 11098415 - PEC galva + juntas Ø200/315 mm | Acero galvanizado |
|
| 11098416 - PEC galva + juntas Ø200/355-400 mm | Acero galvanizado |
|
| 11098417 - PEC galva + juntas Ø250/355-400 mm | Acero galvanizado |
| Referencias | Ø A (mm) | Ø B (mm) |
|---|---|---|
| 22798970 - PEC galva + juntas Ø100/100 mm | ||
| 22798973 - PEC galva + juntas Ø100/160 mm | ||
| 22798974 - PEC galva + juntas Ø100/200 mm | ||
| 11098272 - PEC GALVA + JUNTA - D200/315-355 (fds) | 200 |
|
| 25000715 - PEC galva + juntas Ø100/125 mm | ||
| 25000712 - PEC galva + juntas Ø80/100 mm | ||
| 25000713 - PEC galva + juntas Ø80/125 mm | ||
| 25000714 - PEC galva + juntas Ø80/160 mm | ||
| 25000711 - PEC galva + juntas Ø80/80 mm | ||
| 11098280 - PEC galva + juntas Ø315/450-500 mm | 450 - 500 |
315 |
| 11098418 - PEC galva + juntas Ø315/355-400 mm | 355 - 400 |
315 |
| 11098261 - PEC galva + juntas Ø125/125 mm | 125 |
125 |
| 11098262 - PEC galva + juntas Ø125/160 mm | 160 |
125 |
| 11098263 - PEC galva + juntas Ø125/200 mm | 200 |
125 |
| 11098266 - PEC galva + juntas Ø160/160 mm | 160 |
160 |
| 11098267 - PEC galva + juntas Ø160/200 mm | 200 |
160 |
| 11098268 - PEC galva + juntas Ø160/250 mm | 250 |
160 |
| 11098270 - PEC galva + juntas Ø200/200 mm | 200 |
200 |
| 11098271 - PEC galva + juntas Ø200/250 mm | 250 |
200 |
| 11098274 - PEC galva + juntas Ø250/315 mm | 315 |
250 |
| 11098278 - PEC galva + juntas Ø250/250 mm | 250 |
250 |
| 11098279 - PEC galva + juntas Ø315/315 mm | 315 |
315 |
| 11098410 - PEC galva + juntas Ø125/250 mm | 250 |
125 |
| 11098411 - PEC galva + juntas Ø125/315-355 mm | 315 - 355 |
125 |
| 11098412 - PEC galva + juntas Ø125/400-630 mm | 400 - 630 |
125 |
| 11098413 - PEC galva + juntas Ø160/315 mm | 315 |
160 |
| 11098414 - PEC galva + juntas Ø160/355-450 mm | 355 - 450 |
160 |
| 11098415 - PEC galva + juntas Ø200/315 mm | 315 |
200 |
| 11098416 - PEC galva + juntas Ø200/355-400 mm | 355 - 400 |
200 |
| 11098417 - PEC galva + juntas Ø250/355-400 mm | 355 - 400 |
250 |
| Referencias | Clasificación al fuego |
|---|---|
| 22798970 - PEC galva + juntas Ø100/100 mm | |
| 22798973 - PEC galva + juntas Ø100/160 mm | |
| 22798974 - PEC galva + juntas Ø100/200 mm | |
| 11098272 - PEC GALVA + JUNTA - D200/315-355 (fds) | |
| 25000715 - PEC galva + juntas Ø100/125 mm | |
| 25000712 - PEC galva + juntas Ø80/100 mm | |
| 25000713 - PEC galva + juntas Ø80/125 mm | |
| 25000714 - PEC galva + juntas Ø80/160 mm | |
| 25000711 - PEC galva + juntas Ø80/80 mm | |
| 11098280 - PEC galva + juntas Ø315/450-500 mm | M0 |
| 11098418 - PEC galva + juntas Ø315/355-400 mm | M0 |
| 11098261 - PEC galva + juntas Ø125/125 mm | M0 |
| 11098262 - PEC galva + juntas Ø125/160 mm | M0 |
| 11098263 - PEC galva + juntas Ø125/200 mm | M0 |
| 11098266 - PEC galva + juntas Ø160/160 mm | M0 |
| 11098267 - PEC galva + juntas Ø160/200 mm | M0 |
| 11098268 - PEC galva + juntas Ø160/250 mm | M0 |
| 11098270 - PEC galva + juntas Ø200/200 mm | M0 |
| 11098271 - PEC galva + juntas Ø200/250 mm | M0 |
| 11098274 - PEC galva + juntas Ø250/315 mm | M0 |
| 11098278 - PEC galva + juntas Ø250/250 mm | M0 |
| 11098279 - PEC galva + juntas Ø315/315 mm | M0 |
| 11098410 - PEC galva + juntas Ø125/250 mm | M0 |
| 11098411 - PEC galva + juntas Ø125/315-355 mm | M0 |
| 11098412 - PEC galva + juntas Ø125/400-630 mm | M0 |
| 11098413 - PEC galva + juntas Ø160/315 mm | M0 |
| 11098414 - PEC galva + juntas Ø160/355-450 mm | M0 |
| 11098415 - PEC galva + juntas Ø200/315 mm | M0 |
| 11098416 - PEC galva + juntas Ø200/355-400 mm | M0 |
| 11098417 - PEC galva + juntas Ø250/355-400 mm | M0 |
