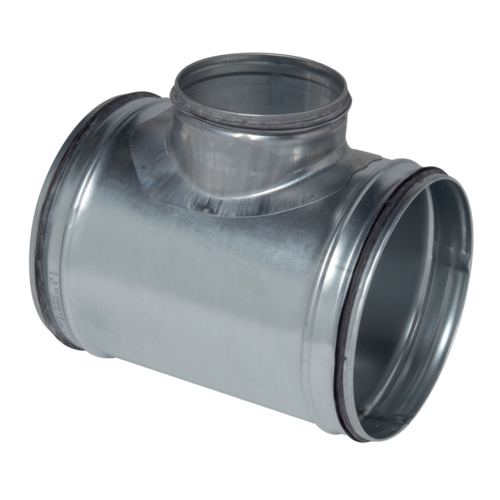

La TE 90° con juntas permite conectar dos conductos galvanizados con un ángulo de 90°, asegurando al mismo tiempo una estanqueidad clase C.
Te Escuadra: TE con juntas
La TE 90° con juntas permite conectar dos conductos galvanizados con un ángulo de 90°, asegurando al mismo tiempo una estanqueidad clase C. Garantiza un montaje sin fugas ni pérdidas de carga excesivas a nivel del injerto.
Los + productos
- facilidad y rapidez de montaje,
- estanqueidad clase C,
- estética de la red.
- gama disponible del diámetro 125 al diámetro 560,
- acero galvanizado conforme a la norma UNE EN 10346 garantizando la regularidad del revestimiento,
- junta engatillada hasta el diámetro 315 incluido,
- junta bidureza en garganta para los diámetros superiores a 315,
- temperatura de utilización: - 30°C à + 100°C,
- resistencia al envejecimiento (> 30 años), a los UV y al ozono,
- clasificación al fuego M0,
- clase de estanqueidad C según la norma UNE EN 12237.
- el encaje/ desencaje se realiza con una ligera rotación del accesorio en el conducto,
- la estanqueidad se realiza por sí mediante la junta ALDES, no siendo necesario utilizar masilla o cinta adhesiva,
- se preconiza, especialmente en verticales, seguir utilizando tornillos autotaladrantes,
- el ahorro de tiempo en el montaje con respeto a una red con accesorios estándar es del orden del 20 % (contar con un ahorro mínimo de 15 a 30 s por unión en diámetros de 125 a 315, es decir un ahorro de 30 a 60 s por accesorio en dichos diámetros),
- los accesorios con juntas Aldes han sido especialmente diseñados para asegurar un encaje/desencaje fácil. Asegurando al mismo tiempo una estanqueidad clase C, la gama Aldes se caracteriza por un par de encaje bajo.
| Referencias | Material principal | Materia del aislante |
|---|---|---|
| 22760123 - TE galva + juntas - Ø100/100 mm | ||
| 22760122 - TE galva + juntas - Ø100/80 mm | ||
| 25000707 - TE galva + juntas - Ø125/100 mm | ||
| 25000706 - TE galva + juntas - Ø125/80 mm | ||
| 25000094 - TE galva + juntas - Ø150/125 mm | ||
| 11097996 - TE galva + juntas - Ø150/150 mm | Acero galvanizado |
|
| 25000709 - TE galva + juntas - Ø160/100 mm | ||
| 25000708 - TE galva + juntas - Ø160/80 mm | ||
| 22760121 - TE galva + juntas - Ø80/80 mm | ||
| 11098048 - TE GALVA + JUNTA - D500/160 | Acero galvanizado |
|
| 11098002 - TE galva + juntas - Ø125/125 mm | Acero galvanizado |
|
| 11098005 - TE galva + juntas - Ø160/160 mm | Acero galvanizado |
|
| 11098006 - TE galva + juntas - Ø160/125 mm | Acero galvanizado |
|
| 11098008 - TE galva + juntas - Ø200/200 mm | Acero galvanizado |
|
| 11098009 - TE galva + juntas - Ø200/160 mm | Acero galvanizado |
|
| 11098010 - TE galva + juntas - Ø200/125 mm | Acero galvanizado |
|
| 11098011 - TE galva + juntas - Ø250/250 mm | Acero galvanizado |
|
| 11098012 - TE galva + juntas - Ø250/200 mm | Acero galvanizado |
|
| 11098013 - TE galva + juntas - Ø250/160 mm | Acero galvanizado |
|
| 11098014 - TE galva + juntas - Ø250/125 mm | Acero galvanizado |
|
| 11098015 - TE galva + juntas - Ø315/315 mm | Acero galvanizado |
|
| 11098016 - TE galva + juntas - Ø315/250 mm | Acero galvanizado |
|
| 11098017 - TE galva + juntas - Ø315/200 mm | Acero galvanizado |
|
| 11098018 - TE galva + juntas - Ø315/160 mm | Acero galvanizado |
|
| 11098019 - TE galva + juntas - Ø315/125 mm | Acero galvanizado |
|
| 11098020 - TE galva + juntas - Ø355/355 mm | Acero galvanizado |
|
| 11098021 - TE galva + juntas - Ø355/315 mm | Acero galvanizado |
|
| 11098022 - TE galva + juntas - Ø355/250 mm | Acero galvanizado |
|
| 11098023 - TE galva + juntas - Ø355/200 mm | Acero galvanizado |
|
| 11098024 - TE galva + juntas - Ø355/160 mm | Acero galvanizado |
|
| 11098025 - TE galva + juntas - Ø355/125 mm | Acero galvanizado |
|
| 11098026 - TE galva + juntas - Ø400/400 mm | Acero galvanizado |
|
| 11098027 - TE galva + juntas - Ø400/315 mm | Acero galvanizado |
|
| 11098028 - TE galva + juntas - Ø400/250 mm | Acero galvanizado |
|
| 11098029 - TE galva + juntas - Ø400/200 mm | Acero galvanizado |
|
| 11098030 - TE galva + juntas - Ø400/160 mm | Acero galvanizado |
|
| 11098031 - TE galva + juntas - Ø400/125 mm | Acero galvanizado |
|
| 11098032 - TE galva + juntas - Ø500/500 mm | Acero galvanizado |
|
| 11098033 - TE galva + juntas - Ø500/315 mm | Acero galvanizado |
|
| 11098034 - TE galva + juntas - Ø500/250 mm | Acero galvanizado |
|
| 11098035 - TE galva + juntas - Ø500/200 mm | Acero galvanizado |
|
| 11098037 - TE galva + juntas - Ø400/355 mm | Acero galvanizado |
|
| 11098038 - TE galva + juntas - Ø450/450 mm | Acero galvanizado |
|
| 11098039 - TE galva + juntas - Ø450/400 mm | Acero galvanizado |
|
| 11098040 - TE galva + juntas - Ø450/355 mm | Acero galvanizado |
|
| 11098041 - TE galva + juntas - Ø450/315 mm | Acero galvanizado |
|
| 11098042 - TE galva + juntas - Ø450/250 mm | Acero galvanizado |
|
| 11098043 - TE galva + juntas - Ø450/200 mm | Acero galvanizado |
|
| 11098044 - TE galva + juntas - Ø450/160 mm | Acero galvanizado |
|
| 11098045 - TE galva + juntas - Ø450/125 mm | Acero galvanizado |
|
| 11098046 - TE galva + juntas - Ø500/400 mm | Acero galvanizado |
|
| 11098047 - TE galva + juntas - Ø500/355 mm | Acero galvanizado |
|
| 11098404 - TE galva + juntas - Ø560/560 mm | Acero galvanizado |
|
| 11098405 - TE galva + juntas - Ø560/500 mm | Acero galvanizado |
|
| 11098406 - TE galva + juntas - Ø560/450 mm | Acero galvanizado |
|
| 11098407 - TE galva + juntas - Ø560/400 mm | Acero galvanizado |
|
| 11098408 - TE galva + juntas - Ø560/355 mm | Acero galvanizado |
|
| 11098409 - TE galva + juntas - Ø560/315 mm | Acero galvanizado |

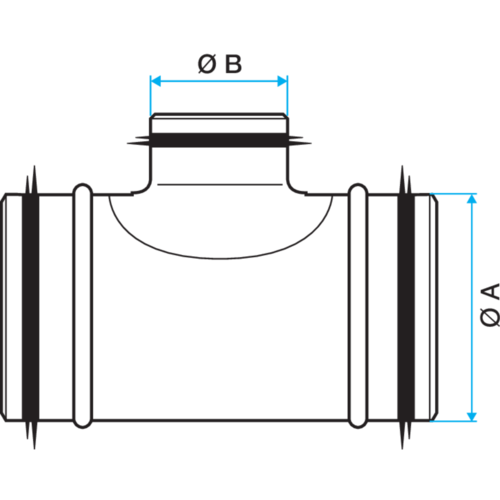

| Referencias | Ø A (mm) | Ø B (mm) |
|---|---|---|
| 22760123 - TE galva + juntas - Ø100/100 mm | ||
| 22760122 - TE galva + juntas - Ø100/80 mm | ||
| 25000707 - TE galva + juntas - Ø125/100 mm | ||
| 25000706 - TE galva + juntas - Ø125/80 mm | ||
| 25000094 - TE galva + juntas - Ø150/125 mm | ||
| 11097996 - TE galva + juntas - Ø150/150 mm | 150 |
150 |
| 25000709 - TE galva + juntas - Ø160/100 mm | ||
| 25000708 - TE galva + juntas - Ø160/80 mm | ||
| 22760121 - TE galva + juntas - Ø80/80 mm | ||
| 11098048 - TE GALVA + JUNTA - D500/160 | 500 |
160 |
| 11098002 - TE galva + juntas - Ø125/125 mm | 125 |
125 |
| 11098005 - TE galva + juntas - Ø160/160 mm | 160 |
160 |
| 11098006 - TE galva + juntas - Ø160/125 mm | 160 |
125 |
| 11098008 - TE galva + juntas - Ø200/200 mm | 200 |
200 |
| 11098009 - TE galva + juntas - Ø200/160 mm | 200 |
160 |
| 11098010 - TE galva + juntas - Ø200/125 mm | 200 |
125 |
| 11098011 - TE galva + juntas - Ø250/250 mm | 250 |
250 |
| 11098012 - TE galva + juntas - Ø250/200 mm | 250 |
200 |
| 11098013 - TE galva + juntas - Ø250/160 mm | 250 |
160 |
| 11098014 - TE galva + juntas - Ø250/125 mm | 250 |
125 |
| 11098015 - TE galva + juntas - Ø315/315 mm | 315 |
315 |
| 11098016 - TE galva + juntas - Ø315/250 mm | 315 |
250 |
| 11098017 - TE galva + juntas - Ø315/200 mm | 315 |
200 |
| 11098018 - TE galva + juntas - Ø315/160 mm | 315 |
160 |
| 11098019 - TE galva + juntas - Ø315/125 mm | 315 |
125 |
| 11098020 - TE galva + juntas - Ø355/355 mm | 355 |
355 |
| 11098021 - TE galva + juntas - Ø355/315 mm | 355 |
315 |
| 11098022 - TE galva + juntas - Ø355/250 mm | 355 |
250 |
| 11098023 - TE galva + juntas - Ø355/200 mm | 355 |
200 |
| 11098024 - TE galva + juntas - Ø355/160 mm | 355 |
160 |
| 11098025 - TE galva + juntas - Ø355/125 mm | 355 |
125 |
| 11098026 - TE galva + juntas - Ø400/400 mm | 400 |
400 |
| 11098027 - TE galva + juntas - Ø400/315 mm | 400 |
315 |
| 11098028 - TE galva + juntas - Ø400/250 mm | 400 |
250 |
| 11098029 - TE galva + juntas - Ø400/200 mm | 400 |
200 |
| 11098030 - TE galva + juntas - Ø400/160 mm | 400 |
160 |
| 11098031 - TE galva + juntas - Ø400/125 mm | 400 |
125 |
| 11098032 - TE galva + juntas - Ø500/500 mm | 500 |
500 |
| 11098033 - TE galva + juntas - Ø500/315 mm | 500 |
315 |
| 11098034 - TE galva + juntas - Ø500/250 mm | 500 |
250 |
| 11098035 - TE galva + juntas - Ø500/200 mm | 500 |
200 |
| 11098037 - TE galva + juntas - Ø400/355 mm | 400 |
355 |
| 11098038 - TE galva + juntas - Ø450/450 mm | 450 |
450 |
| 11098039 - TE galva + juntas - Ø450/400 mm | 450 |
400 |
| 11098040 - TE galva + juntas - Ø450/355 mm | 450 |
355 |
| 11098041 - TE galva + juntas - Ø450/315 mm | 450 |
315 |
| 11098042 - TE galva + juntas - Ø450/250 mm | 450 |
250 |
| 11098043 - TE galva + juntas - Ø450/200 mm | 450 |
200 |
| 11098044 - TE galva + juntas - Ø450/160 mm | 450 |
160 |
| 11098045 - TE galva + juntas - Ø450/125 mm | 450 |
125 |
| 11098046 - TE galva + juntas - Ø500/400 mm | 500 |
400 |
| 11098047 - TE galva + juntas - Ø500/355 mm | 500 |
355 |
| 11098404 - TE galva + juntas - Ø560/560 mm | 560 |
560 |
| 11098405 - TE galva + juntas - Ø560/500 mm | 560 |
500 |
| 11098406 - TE galva + juntas - Ø560/450 mm | 560 |
450 |
| 11098407 - TE galva + juntas - Ø560/400 mm | 560 |
400 |
| 11098408 - TE galva + juntas - Ø560/355 mm | 560 |
355 |
| 11098409 - TE galva + juntas - Ø560/315 mm | 560 |
315 |
| Referencias | Clasificación al fuego |
|---|---|
| 22760123 - TE galva + juntas - Ø100/100 mm | |
| 22760122 - TE galva + juntas - Ø100/80 mm | |
| 25000707 - TE galva + juntas - Ø125/100 mm | |
| 25000706 - TE galva + juntas - Ø125/80 mm | |
| 25000094 - TE galva + juntas - Ø150/125 mm | |
| 11097996 - TE galva + juntas - Ø150/150 mm | |
| 25000709 - TE galva + juntas - Ø160/100 mm | |
| 25000708 - TE galva + juntas - Ø160/80 mm | |
| 22760121 - TE galva + juntas - Ø80/80 mm | |
| 11098048 - TE GALVA + JUNTA - D500/160 | |
| 11098002 - TE galva + juntas - Ø125/125 mm | M0 |
| 11098005 - TE galva + juntas - Ø160/160 mm | M0 |
| 11098006 - TE galva + juntas - Ø160/125 mm | M0 |
| 11098008 - TE galva + juntas - Ø200/200 mm | M0 |
| 11098009 - TE galva + juntas - Ø200/160 mm | M0 |
| 11098010 - TE galva + juntas - Ø200/125 mm | M0 |
| 11098011 - TE galva + juntas - Ø250/250 mm | M0 |
| 11098012 - TE galva + juntas - Ø250/200 mm | M0 |
| 11098013 - TE galva + juntas - Ø250/160 mm | M0 |
| 11098014 - TE galva + juntas - Ø250/125 mm | M0 |
| 11098015 - TE galva + juntas - Ø315/315 mm | M0 |
| 11098016 - TE galva + juntas - Ø315/250 mm | M0 |
| 11098017 - TE galva + juntas - Ø315/200 mm | M0 |
| 11098018 - TE galva + juntas - Ø315/160 mm | M0 |
| 11098019 - TE galva + juntas - Ø315/125 mm | M0 |
| 11098020 - TE galva + juntas - Ø355/355 mm | M0 |
| 11098021 - TE galva + juntas - Ø355/315 mm | M0 |
| 11098022 - TE galva + juntas - Ø355/250 mm | M0 |
| 11098023 - TE galva + juntas - Ø355/200 mm | M0 |
| 11098024 - TE galva + juntas - Ø355/160 mm | M0 |
| 11098025 - TE galva + juntas - Ø355/125 mm | M0 |
| 11098026 - TE galva + juntas - Ø400/400 mm | M0 |
| 11098027 - TE galva + juntas - Ø400/315 mm | M0 |
| 11098028 - TE galva + juntas - Ø400/250 mm | M0 |
| 11098029 - TE galva + juntas - Ø400/200 mm | M0 |
| 11098030 - TE galva + juntas - Ø400/160 mm | M0 |
| 11098031 - TE galva + juntas - Ø400/125 mm | M0 |
| 11098032 - TE galva + juntas - Ø500/500 mm | M0 |
| 11098033 - TE galva + juntas - Ø500/315 mm | M0 |
| 11098034 - TE galva + juntas - Ø500/250 mm | M0 |
| 11098035 - TE galva + juntas - Ø500/200 mm | M0 |
| 11098037 - TE galva + juntas - Ø400/355 mm | M0 |
| 11098038 - TE galva + juntas - Ø450/450 mm | M0 |
| 11098039 - TE galva + juntas - Ø450/400 mm | M0 |
| 11098040 - TE galva + juntas - Ø450/355 mm | M0 |
| 11098041 - TE galva + juntas - Ø450/315 mm | M0 |
| 11098042 - TE galva + juntas - Ø450/250 mm | M0 |
| 11098043 - TE galva + juntas - Ø450/200 mm | M0 |
| 11098044 - TE galva + juntas - Ø450/160 mm | M0 |
| 11098045 - TE galva + juntas - Ø450/125 mm | M0 |
| 11098046 - TE galva + juntas - Ø500/400 mm | M0 |
| 11098047 - TE galva + juntas - Ø500/355 mm | M0 |
| 11098404 - TE galva + juntas - Ø560/560 mm | M0 |
| 11098405 - TE galva + juntas - Ø560/500 mm | M0 |
| 11098406 - TE galva + juntas - Ø560/450 mm | M0 |
| 11098407 - TE galva + juntas - Ø560/400 mm | M0 |
| 11098408 - TE galva + juntas - Ø560/355 mm | M0 |
| 11098409 - TE galva + juntas - Ø560/315 mm | M0 |
