Serie TWISTED® 850 - acero Difusor rotacional

Serie TWISTED® 850 - acero

Difusor rotacional

EL TWISTED® 850 es un difusor de alta inducción rotacional para la impulsión de aire en los edificios terciarios.
Serie TWISTED® 850 - acero
Descargar archivo de la biblioteca CAD
Serie TWISTED® 850 - acero

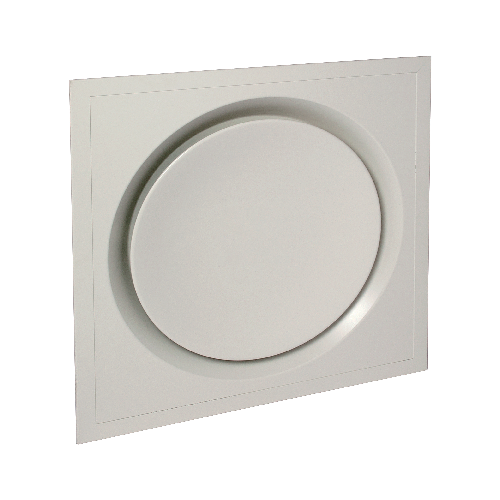

El TWISTED® 850 es un difusor de alta inducción rotacional para la difusión de aire de sistemas de ventilación o acondicionamiento de aire en edificios terciarios con una gran tasa de inducción. Resulta ideal para la impulsión de aire con diferencias de temperatura importantes y bajas alturas de techos, así como para instalaciones de caudal variable (tipo fan-coils conducidos). Se ha previsto para la sustitución de una placa de techo suspendido de 600×600 mm o 675×675 mm. Es compatible con armazones de tipo «Tbar» o «Fine-Line». También está disponible en versión aislada y versión de retorno con o sin filtro. Se comercializa con un acabado de serie con pintura epoxi RAL 9003 mate al 30 % de brillo o según la carta RAL. La gama de acabados AldesArchitect® está disponible para este difusor.
Serie TWISTED® 850 - acero

Los + productos

  • ideal para los sistemas de caudal variable,
  • excelente tasa de inducción: Patente exclusiva Aldes,
  • compatible con la oferta AldesArchitect®.
  • se instala en lugar de una placa de techo de 600×600 o 675×675 mm,
  • se suministra con su plenum específico,
  • integración perfecta en la mayoría de los ambientes terciarios,
  • compatible con diferencias de temperatura importantes,
  • modelos idénticos para impulsión y retorno,
  • acceso sencillo al filtro en el modelo de retorno.

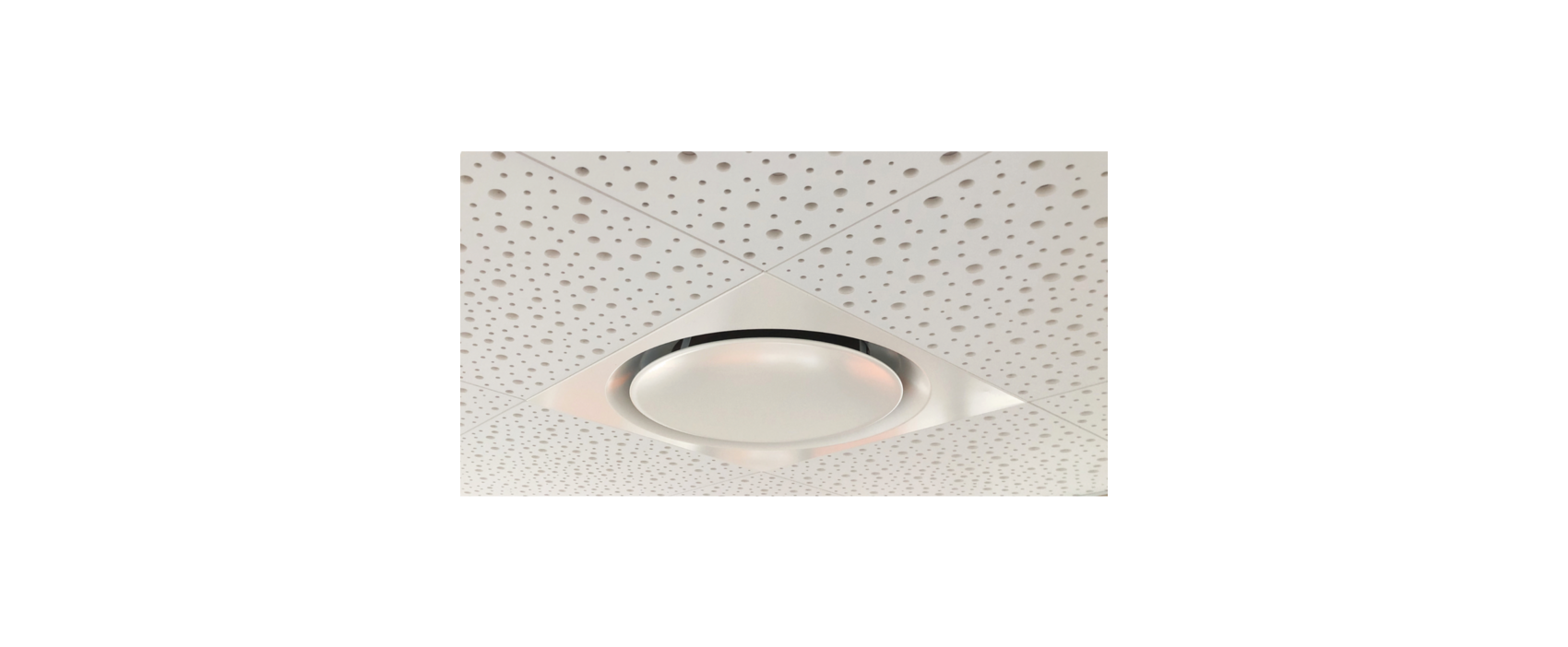

El difusor TWISTED® 850 se instala en lugar de una placa de techo estándar. Ofrece una difusión fija de alta inducción rotacional para un amplio rango de caudales en un único difusor.

  • difusión fija de alta inducción rotacional,
  • instalación con una gran tasa de inducción,
  • ideal para la impulsión de aire frío y aire caliente con diferencias de temperatura importantes y bajas alturas de techos,
  • ideal para instalaciones de caudal variable,
  • previsto para la sustitución de una placa de techo suspendido,
  • cono de difusión y disco central de acero pintado,
  • placa de compensación de acero apta para placas de techo de 600×600 mm o 675×675 mm con armazones de tipo «Tbar» o «Fine-Line»,

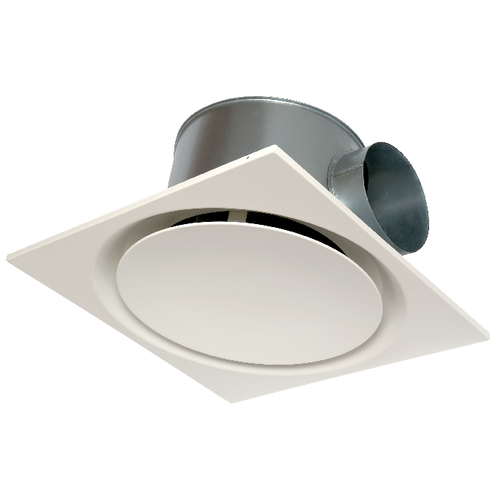

  • plenum cilíndrico de acero galvanizado para conexión directa en conducto circular de Ø200 suministrado de serie,
  • acabado:
    • pintura epoxi RAL 9003 mate al 30 %,
    • AldesArchitect®.
  • fijación a la losa de hormigón con ayuda de la pata situada en el plenum.
  • accesorios:
    • filtro panel elíptico G2 (ISO grueso 40 %) suministrado con el difusor de retorno,
  • opción:
    • aislamiento acústico,
    • aislamiento térmico,
    • sistema de puente de fijación F7.

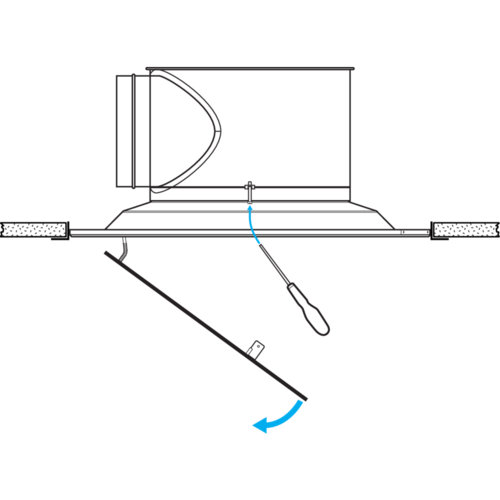

EL difusor TWISTED® 850 se instala en techo. Se fija a la losa de hormigón con la ayuda de patas situadas sobre el plenum.

Materia del aislante
Serie TWISTED® 850 - acero Serie TWISTED® 850 - acero Serie TWISTED® 850 - acero

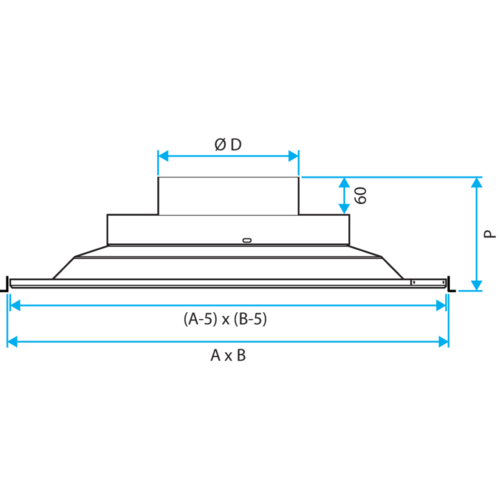

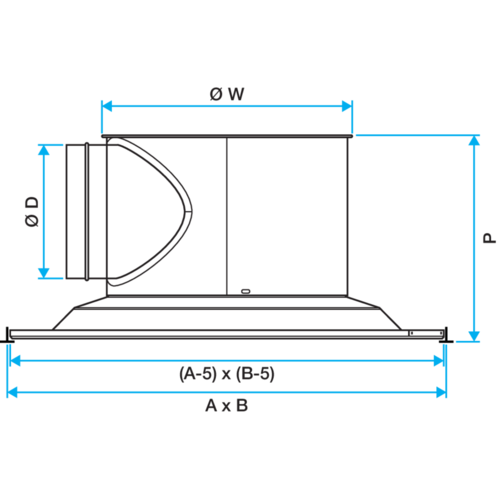

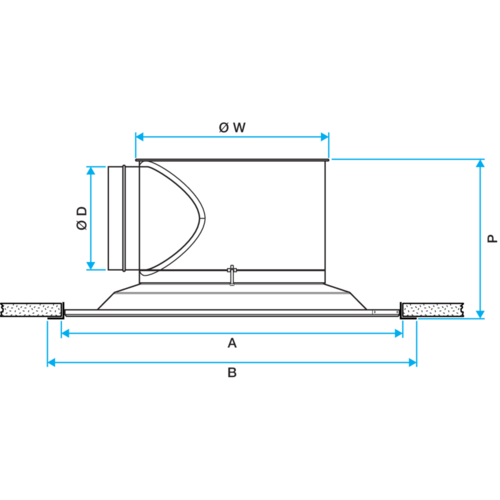

Referencias A x B* (mm) L x H (mm) P (mm) Ø D (mm) Ø conexión plenum (mm) Dimensiones A x B (mm)
11003371 - TWISTED® 850 Ø200 600x600 Staff
11003372 - TWISTED® 850W Ø200 600x600 Staff
11003368
11003363 - TWISTED® 850 Ø200 675x675 (Plenum incluido)
11003364 - TWISTED® 850W Ø200 675x675 (filtro Plenum incluido)
11003362 - TWISTED® 850W Ø200 600x600 (filtro Plenum incluido)
11003366 - TWISTED® 850 sin conducto 600x600
11003361 - TWISTED® 850 Ø200 600x600 (Plenum incluido)
11051163 - TWISTED® 850 D200 600x600

600X600

600X600

298

200

200

600X600

11051164 - TWISTED® 850W Ø200 600X600 (filtro Plenum incluido)

600X600

600X600

170

200



600X600

11051165 - TWISTED® 850 Ø200 600X600 (Plenum aislado incluido)

600X600

600X600

170

200



600X600

Referencias Caudal de confort < 35dBA (m3/h)
11003371 - TWISTED® 850 Ø200 600x600 Staff
11003372 - TWISTED® 850W Ø200 600x600 Staff
11003368
11003363 - TWISTED® 850 Ø200 675x675 (Plenum incluido)
11003364 - TWISTED® 850W Ø200 675x675 (filtro Plenum incluido)
11003362 - TWISTED® 850W Ø200 600x600 (filtro Plenum incluido)
11003366 - TWISTED® 850 sin conducto 600x600
11003361 - TWISTED® 850 Ø200 600x600 (Plenum incluido)
11051163 - TWISTED® 850 D200 600x600

150 - 600

11051164 - TWISTED® 850W Ø200 600X600 (filtro Plenum incluido)

150 - 600

11051165 - TWISTED® 850 Ø200 600X600 (Plenum aislado incluido)

150 - 600

Referencias de productos y accesorios

  • TWISTED® 850 Ø200 600x600 Staff
    TWISTED® 850 Ø200 600x600 Staff
    11003371
    desde 361,00 (sin IVA)
  • TWISTED® 850W Ø200 600x600 Staff
    TWISTED® 850W Ø200 600x600 Staff
    11003372
    desde 392,00 (sin IVA)
  • 11003368
  • TWISTED® 850 Ø200 675x675  (Plenum incluido)
    TWISTED® 850 Ø200 675x675 (Plenum incluido)
    11003363
  • TWISTED® 850W Ø200 675x675 (filtro Plenum incluido)
    TWISTED® 850W Ø200 675x675 (filtro Plenum incluido)
    11003364
  • TWISTED® 850W Ø200 600x600 (filtro Plenum incluido)
    TWISTED® 850W Ø200 600x600 (filtro Plenum incluido)
    11003362
  • TWISTED® 850 sin conducto 600x600
    TWISTED® 850 sin conducto 600x600
    11003366
    desde 272,00 (sin IVA)
  • TWISTED® 850 Ø200 600x600  (Plenum incluido)
    TWISTED® 850 Ø200 600x600 (Plenum incluido)
    11003361
    desde 325,00 (sin IVA)
  • TWISTED® 850 D200 600x600
    TWISTED® 850 D200 600x600
    11051163
    343,00 (sin IVA)
  • TWISTED® 850W Ø200 600X600 (filtro Plenum incluido)
    TWISTED® 850W Ø200 600X600 (filtro Plenum incluido)
    11051164
  • TWISTED® 850 Ø200 600X600 (Plenum aislado incluido)
    TWISTED® 850 Ø200 600X600 (Plenum aislado incluido)
    11051165
