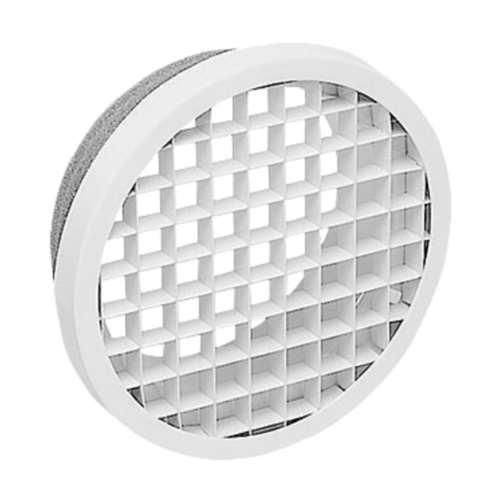

Serie BEM 780 - aluminio
Pequeño terminal
Serie BEM 780 - aluminio
Pequeño terminal
El pequeño terminal BEM 780 permite el retorno de aire en los pequeños locales terciarios con una baja pérdida de carga.
Serie BEM 780 - aluminio
El pequeño terminal BEM 780 asegura el retorno de aire en los pequeños locales terciarios con una baja pérdida de carga. Fácil instalación en la pared o el techo, está disponible del Ø125 mm al Ø200 mm.
Los + productos
- baja pérdida de carga,
- instalación simple.
El pequeño terminal BEM 780 de aluminio repulsado funciona en retorno de aire en los pequeños locales terciarios con una baja pérdida de carga.
- marco de aluminio repulsado,
- núcleo constituido por una malla de 12,5 × 12,5 mm,
- acabado de aluminio con pintura epoxi, color blanco RAL 9010 o 9003 al 30 %,
-
fijación:
- en pared por encaje en el conducto (atornillado en caso necesario),
- en techo mediante el uso de las patas de montaje suministradas como accesorio.
- colocación pared o techo,
- fijación en pared por encaje en el conducto,
- fijación en techo por utilización de las patas de montaje suministradas como accesorio.
| Referencias | Material principal | Materia del aislante | Tipo de acabado | Color |
|---|---|---|---|---|
| 11052248 - BEM 780 Blanco - Ø200 mm | Aluminio |
Pintura epoxi |
Blanco |
|
| 11052246 - BEM 780 Blanco - Ø125 mm | Aluminio |
Pintura epoxi |
Blanco |
|
| 11052247 - BEM 780 Blanco - Ø160 mm | Aluminio |
Pintura epoxi |
Blanco |
|
| 11052266 - BEM 780 Blanco RAL9003 - D125 | Aluminio |
Pintura epoxi |
Blanco |
|
| 11052267 - BEM 780 Blanco RAL9003 - D160 | Aluminio |
Pintura epoxi |
Blanco |
|
| 11052268 - BEM 780 Blanco RAL9003 - D200 | Aluminio |
Pintura epoxi |
Blanco |

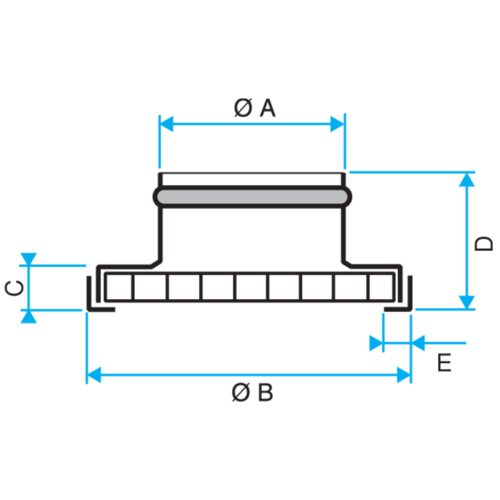

| Referencias | C (mm) | D (mm) | Ø A (mm) | Ø B (mm) | Ø N (mm) | Ø conexión (mm) |
|---|---|---|---|---|---|---|
| 11052248 - BEM 780 Blanco - Ø200 mm | 14 |
54 |
198 |
248 |
200 |
200 |
| 11052246 - BEM 780 Blanco - Ø125 mm | 14 |
54 |
123 |
158 |
125 |
160 |
| 11052247 - BEM 780 Blanco - Ø160 mm | 14 |
54 |
158 |
198 |
160 |
125 |
| 11052266 - BEM 780 Blanco RAL9003 - D125 | 14 |
54 |
123 |
158 |
125 |
160 |
| 11052267 - BEM 780 Blanco RAL9003 - D160 | 14 |
54 |
158 |
198 |
160 |
125 |
| 11052268 - BEM 780 Blanco RAL9003 - D200 | 14 |
54 |
198 |
248 |
200 |
160 |
| Referencias | Caudal de confort para Lw < NR 30 |
|---|---|
| 11052248 - BEM 780 Blanco - Ø200 mm | 380 |
| 11052246 - BEM 780 Blanco - Ø125 mm | 160 |
| 11052247 - BEM 780 Blanco - Ø160 mm | 250 |
| 11052266 - BEM 780 Blanco RAL9003 - D125 | 160 |
| 11052267 - BEM 780 Blanco RAL9003 - D160 | 250 |
| 11052268 - BEM 780 Blanco RAL9003 - D200 | 380 |
