Serie BIM2 300 - aluminio
Pequeño terminal
Serie BIM2 300 - aluminio
Pequeño terminal
La BIM2 300 es un pequeño terminal para impulsión en colocación en pared y retorno en colocación en pared y techo para todas las aplicaciones de ventilación simple o doble flujo de locales terciarios pequeños.
Serie BIM2 300 - aluminio

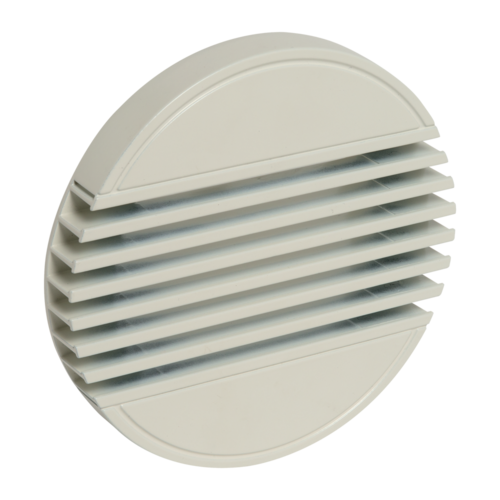

La BIM2 300 es un pequeño terminal estético de aluminio para impulsión en colocación en pared y retorno en colocación en pared y techo para todas las aplicaciones de ventilación simple o doble flujo de locales terciarios pequeños. Está disponible del Ø125 mm al Ø200 mm.
Los + productos
- estética moderna,
- muy bello acabado,
- instalación simple en todos los tipos de techos.
La BIM2 300 es un pequeño terminal para impulsión en colocación en pared y retorno en colocación en pared y techo para todas las aplicaciones de ventilación simple o doble flujo de locales terciarios pequeños.
- boca de aluminio inyectado con un acabado muy bonito,
- acabado con pintura epoxi de color blanco RAL 9010 mate al 30 %,

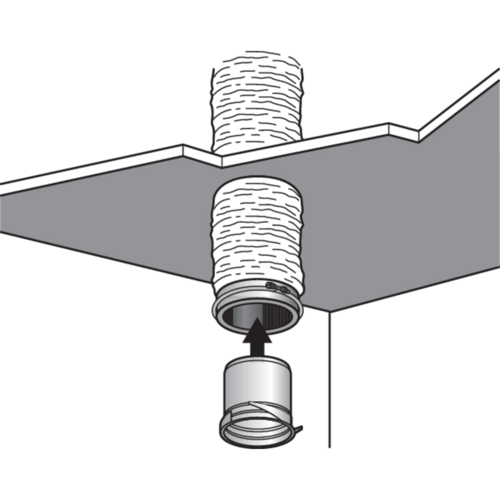

- fijación por clips en el manguito metálico dedicado,

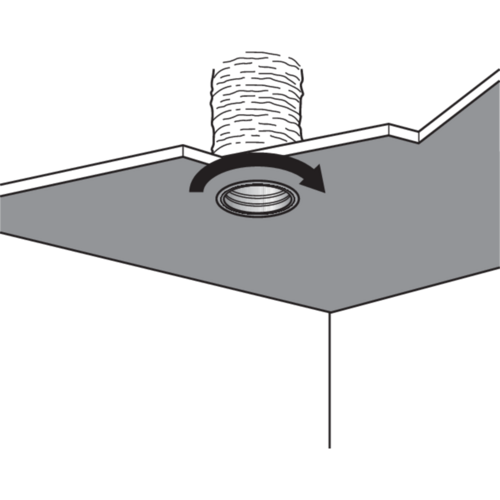

- manguito provisto de patas para una instalación rápida «cuarto de vuelta», adaptado a los techos de tipo BA13 o staff.
- colocación en pared (impulsión) o techo (impulsión y retorno),

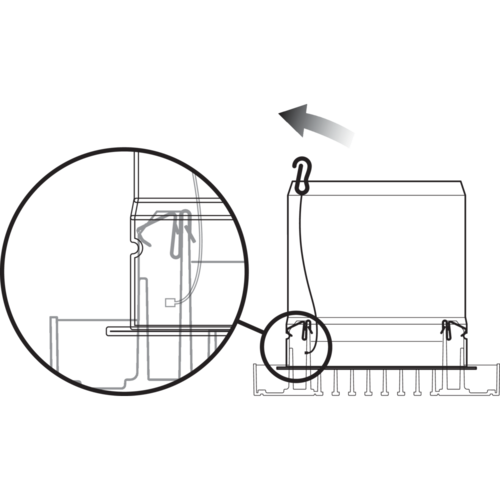

- para el montaje en techo, es obligatorio instalar el cable de seguridad suministrado.
| Referencias | Material principal | Materia del aislante | Tipo de acabado | Color |
|---|---|---|---|---|
| 11052309 - BIM2 300 D125 - RAL 9003 30% | Aluminio |
|||
| 11052310 - BIM2 300 D160 - RAL 9003 30% | Aluminio |
|||
| 11052311 - BIM2 300 D200 - RAL 9003 30% | Aluminio |
|||
| 11052292 - BIM2 300 Blanco - Ø125 mm | Aluminio |
Pintura epoxi |
Blanco |
|
| 11052293 - BIM2 300 Blanco - Ø160 mm | Aluminio |
Pintura epoxi |
Blanco |
|
| 11052294 - BIM2 300 Blanco - Ø200 mm | Aluminio |
Pintura epoxi |
Blanco |
| Referencias | C (mm) | D (mm) | F (mm) | H (mm) | Ø A (mm) | Ø B (mm) | Ø N (mm) | Ø conexión (mm) |
|---|---|---|---|---|---|---|---|---|
| 11052309 - BIM2 300 D125 - RAL 9003 30% | 125 |
|||||||
| 11052310 - BIM2 300 D160 - RAL 9003 30% | 160 |
|||||||
| 11052311 - BIM2 300 D200 - RAL 9003 30% | 200 |
|||||||
| 11052292 - BIM2 300 Blanco - Ø125 mm | 22 |
52 |
86 |
130 |
122 |
172 |
125 |
125 |
| 11052293 - BIM2 300 Blanco - Ø160 mm | 22 |
52 |
120 |
127 |
157 |
213 |
160 |
160 |
| 11052294 - BIM2 300 Blanco - Ø200 mm | 22 |
52 |
136 |
127 |
172 |
253 |
200 |
200 |
| Referencias | Caudal de confort para Lp10 A < 35 dB(A) (m3/h) |
|---|---|
| 11052309 - BIM2 300 D125 - RAL 9003 30% | |
| 11052310 - BIM2 300 D160 - RAL 9003 30% | |
| 11052311 - BIM2 300 D200 - RAL 9003 30% | |
| 11052292 - BIM2 300 Blanco - Ø125 mm | 100 |
| 11052293 - BIM2 300 Blanco - Ø160 mm | 150 |
| 11052294 - BIM2 300 Blanco - Ø200 mm | 230 |
