Serie GD 102 - acero
Rejilla de conducto
Serie GD 102 - acero
Rejilla de conducto
La rejilla interior para conducto GD 102 se ha diseñado para el retorno de aire en locales terciarios.
Serie GD 102 - acero

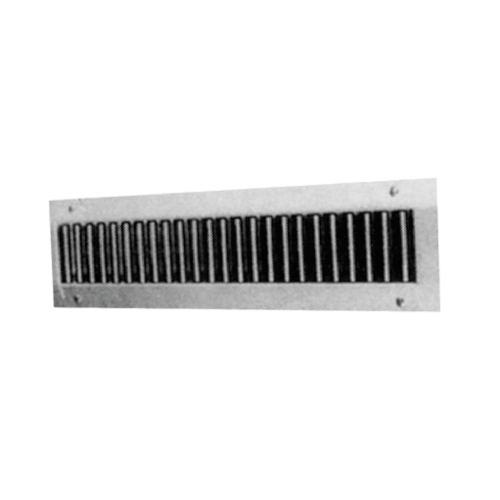

La rejilla interior para conducto GD 102 se ha diseñado para el retorno de aire en cualquier aplicación de ventilación o acondicionamiento de aire en locales terciarios. Se instala en un conducto cilíndrico u oblongo. Se trata de una rejilla simple deflexión con aletas verticales móviles, regulables individualmente, con una separación de 20 mm en acero galvanizado con acabado en color natural.

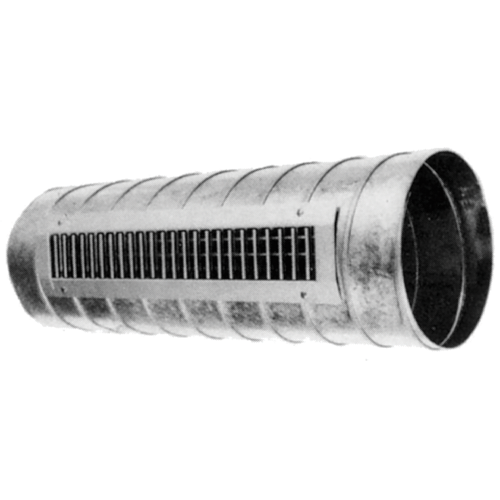

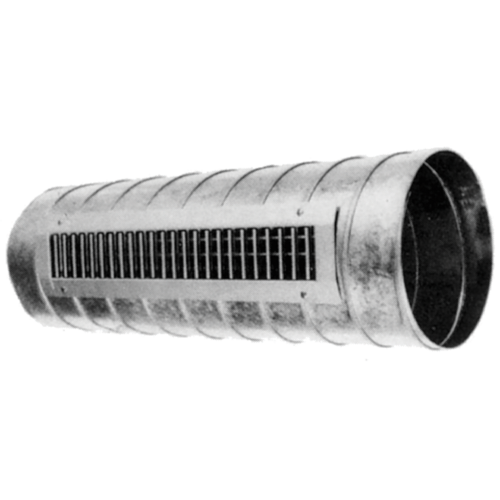

La rejilla interior para conducto GD 102 funciona en modo de retorno de aire en cualquier aplicación de ventilación o acondicionamiento de aire en locales terciarios. Se instala en un conducto cilíndrico u oblongo.
- rejilla simple deflexión con aletas verticales, móviles, regulables individualmente, con una separación de 20 mm,
- acero galvanizado con acabado en color natural,
- fijación por tornillos visibles en el marco en conducto cilíndrico u oblongo.
- Dimensiones disponibles de 325 × 75 a 1225 × 225 mm
- fijación en conducto circular u oblongo,
- fijación visible mediante tornillos en el bastidor.
Tipo de acabado | Color |
---|---|
Acero galvanizado |
Acero galvanizado |

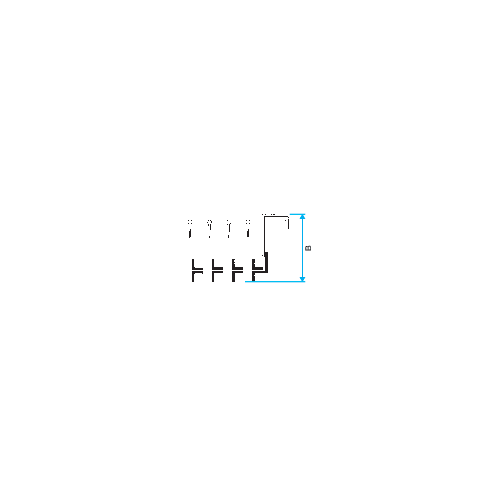

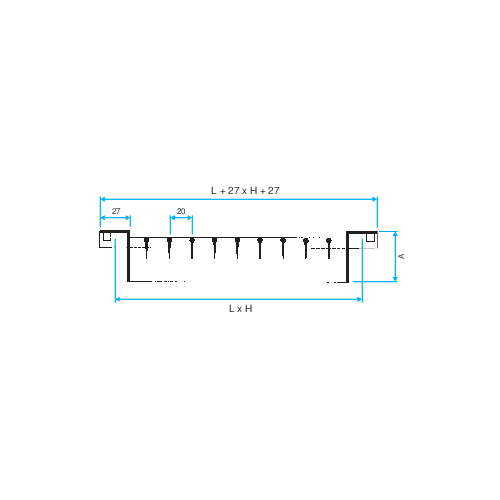

Referencias | A (mm) | B (mm) | C (mm) | H (mm) | L (mm) | Ø D conducto máx (mm) | Ø D conducto mín (mm) |
---|---|---|---|---|---|---|---|
11050108 - GD102 F1 325X75 | 42 |
86 |
124 |
75 |
325 |
400 |
160 |
11050100 - GD102 F1 425X75 | 42 |
86 |
137 |
75 |
425 |
400 |
160 |
11050101 - GD102 F1 525X75 | 42 |
86 |
150 |
75 |
525 |
400 |
160 |
11050102 - GD102 F1 625X75 | 42 |
86 |
163 |
75 |
625 |
400 |
160 |
11050103 - GD102 F1 425X125 | 46 |
90 |
141 |
125 |
425 |
900 |
315 |
11050104 - GD102 F1 525X125 | 46 |
90 |
154 |
125 |
525 |
900 |
315 |
11050105 - GD102 F1 625X125 | 46 |
90 |
167 |
125 |
625 |
900 |
315 |
11050106 - GD102 F1 525X225 | 56 |
100 |
164 |
225 |
525 |
1600 |
630 |
11050107 - GD102 F1 625X225 | 56 |
100 |
177 |
225 |
625 |
1600 |
630 |
Referencias | Caudal de confort (impulsión con registro N 100 % abierto) para Lw < NR 25 (m3/h) |
---|---|
11050108 - GD102 F1 325X75 | 190 |
11050100 - GD102 F1 425X75 | 230 |
11050101 - GD102 F1 525X75 | 300 |
11050102 - GD102 F1 625X75 | 360 |
11050103 - GD102 F1 425X125 | 460 |
11050104 - GD102 F1 525X125 | 560 |
11050105 - GD102 F1 625X125 | 680 |
11050106 - GD102 F1 525X225 | 1000 |
11050107 - GD102 F1 625X225 | 1300 |
