Compuerta antirretorno
Aislamiento de un ramal de red
Compuerta antirretorno
Aislamiento de un ramal de red
En las instalaciones de ventilación que funcionan de forma puntual, en caso de parada del ventilador, la compuerta antirretorno impedirá que el aire exterior se introduzca en el edificio y, por tanto producir pérdidas energéticas.
Compuerta antirretorno

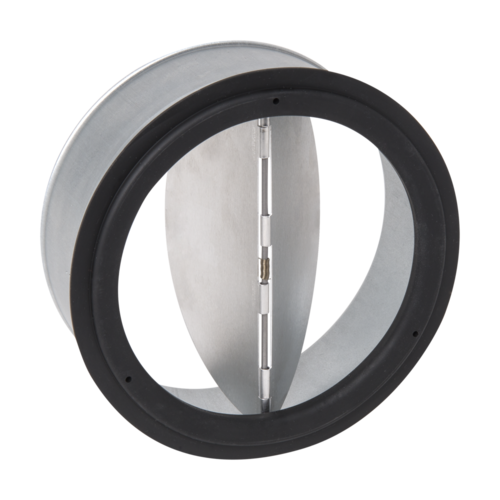

La compuerta antirretorno está compuesta por un cuerpo de acero y dos persianas provistas de muelles que se cierran cuando el ventilador deja de funcionar. Así, la red está aislada de la intrusión de aire exterior y, por tanto, de perturbaciones térmicas.
Los + productos
- ahorro de energía y confort en caso de parada del ventilador,
- facilidad de instalación.
Gracias a un muelle, las persianas de la compuerta antirretorno se cierran tan pronto como el ventilador haya dejado de funcionar.
- cuerpo de acero,
- lamas de aluminio,
- junta sobremoldeada que asegura la estanqueidad entre la compuerta y el conducto (una doble junta a partir del diámetro 250) y entre la persiana una vez cerrada y el cuerpo de la compuerta.
- se monta por simple encaje en un conducto circular,
- en el caso de un montaje vertical, las persianas deben abrirse hacia arriba,
- respetar el sentido de colocación para que las persianas estén en posición abierta cuando el ventilador funcione.
| Materia del aislante |
|---|
| Referencias | L1 (mm) | L2 (mm) |
|---|---|---|
| 11094680 - Compuerta antirretorno Ø80 mm | 40 |
42 |
| 11094681 - Compuerta antirretorno Ø100 mm | 40 |
51 |
| 11094682 - Compuerta antirretorno Ø125 mm | 51 |
65 |
| 11094683 - Compuerta antirretorno Ø150 mm | ||
| 11094684 - Compuerta antirretorno Ø160 mm | 68 |
82 |
| 11094685 - Compuerta antirretorno Ø200 mm | 74 |
95 |
| 11094686 - Compuerta antirretorno Ø250 mm | 120 |
145 |
| 11094687 - Compuerta antirretorno Ø315 mm | 160 |
178 |
| 11094688 - Compuerta antirretorno Ø355 mm | 160 |
198 |
| 11094689 - Compuerta antirretorno Ø400 mm | 160 |
223 |
