Compuerta de Regulación Circular RG con juntas
Regulación de caudal
Compuerta de Regulación Circular RG con juntas
Regulación de caudal
La compuerta RG con juntas permite equilibrar una red circular garantizando al mismo tiempo una tasa de fuga muy baja de clase D (hasta Ø315 inclusive) o clase C (a partir de Ø355).
Compuerta de Regulación Circular RG con juntas

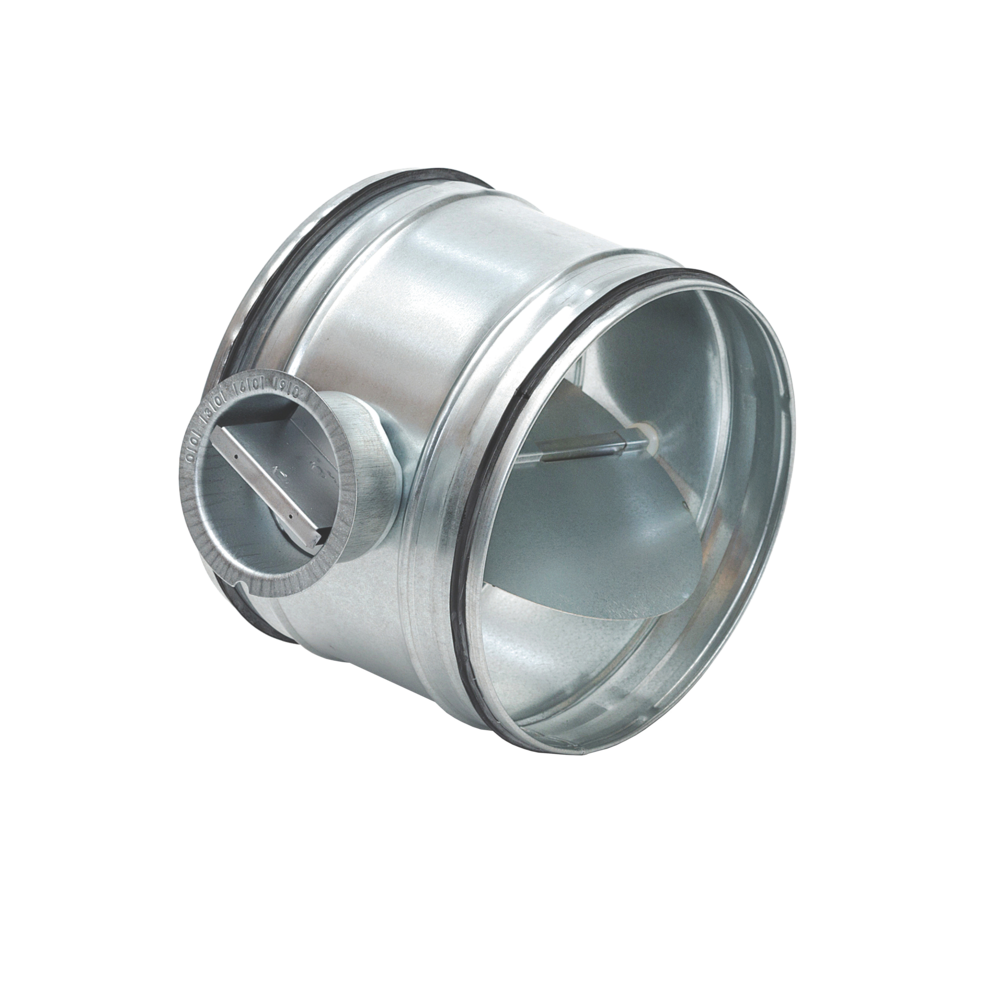

La compuerta RG con juntas equilibra los caudales de una red circular. Posee juntas de estanqueidad de doble labio en cada unión para minimizar la fuga con el resto de la red. Y su puente alto permite un aislamiento sobrepuesto sin recubrir el mando.
Los + productos
- estanqueidad de clase D (hasta Ø315 inclusive) según EN 1751.
La apertura y el cierre de la compuerta RGP con juntas se realizan gracias a la rotación de la empuñadura situada en un puente.
- estanqueidad clase D (hasta Ø315 mm inclusive) y clase C (a partir de Ø355 mm) según UNE-EN 1751,
- Acero galvanizado,
- mando metálico,

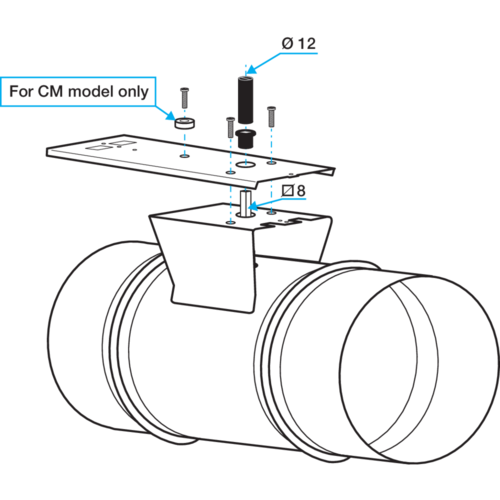

- motorizable a partir de Ø355 mm con el kit pletina de motorización a pedir por separado.
- en conducto circular.
| Materia del aislante |
|---|
| Referencias | H (mm) | L (mm) | Ø (mm) | Peso (kg) |
|---|---|---|---|---|
| 11098441 - RG galva + juntas Ø125 mm | 70 |
200 |
125 |
0,65 |
| 11098442 - RG galva + juntas Ø160 mm | 70 |
200 |
160 |
0,80 |
| 11098443 - RG galva + juntas Ø200 mm | 70 |
200 |
200 |
1,00 |
| 11098444 - RG galva + juntas Ø250 mm | 70 |
200 |
250 |
1,25 |
| 11098445 - RG galva + juntas Ø315 mm | 70 |
200 |
315 |
1,60 |
| 11098446 - RG galva + juntas Ø355 mm | 80 |
202 |
355 |
2,13 |
| 11098447 - RG galva + juntas Ø400 mm | 80 |
202 |
400 |
2,49 |
| 11098448 - RG galva + juntas Ø450 mm | 80 |
202 |
450 |
2,90 |
| 11098449 - RG galva + juntas Ø500 mm | 80 |
202 |
500 |
3,35 |
| 11098450 - RG galva + juntas Ø560 mm | 80 |
202 |
560 |
3,54 |
| Referencias | Clase de estanqueidad al aire | Clase de estanqueidad al aire aguas arriba / abajo |
|---|---|---|
| 11098441 - RG galva + juntas Ø125 mm | D |
Sin |
| 11098442 - RG galva + juntas Ø160 mm | D |
Sin |
| 11098443 - RG galva + juntas Ø200 mm | D |
Sin |
| 11098444 - RG galva + juntas Ø250 mm | D |
Sin |
| 11098445 - RG galva + juntas Ø315 mm | D |
Sin |
| 11098446 - RG galva + juntas Ø355 mm | C |
Sin |
| 11098447 - RG galva + juntas Ø400 mm | C |
Sin |
| 11098448 - RG galva + juntas Ø450 mm | C |
Sin |
| 11098449 - RG galva + juntas Ø500 mm | C |
Sin |
| 11098450 - RG galva + juntas Ø560 mm | C |
Sin |
