VEX200
Casete filtro
VEX200
Casete filtro

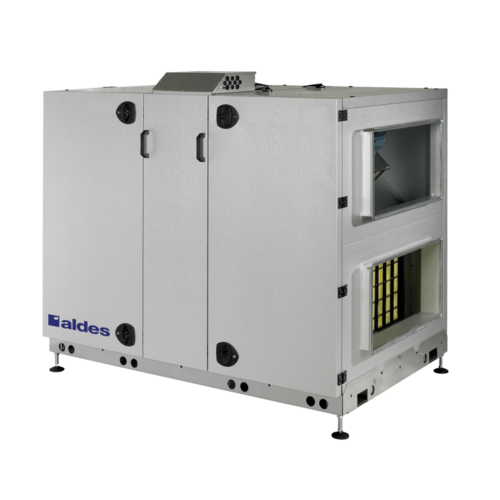

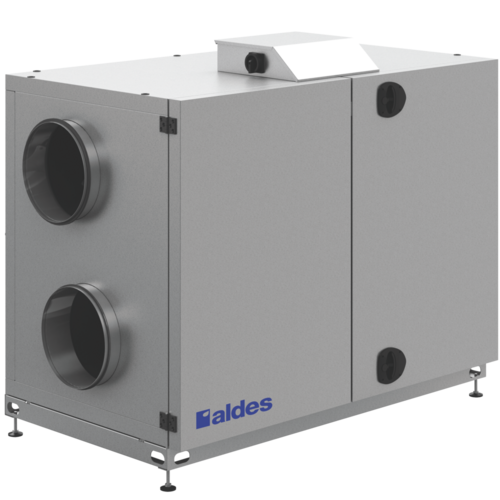

La unidad VEX200 es una unidad de tratamiento del aire rotativa de bajo consumo energético que ofrece una gran flexibilidad gracias a diferentes tipos de ruedas, filtros y ubicaciones de las conexiones.
VEX200

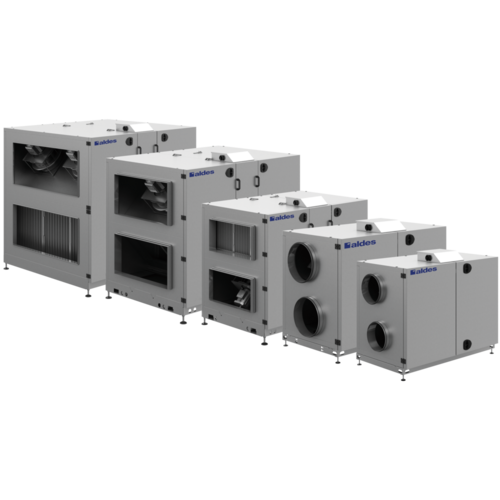

La VEX200 ofrece un bajo consumo energético gracias a un intercambiador de calor rotativo y motores EC. Están disponibles dos tipos de rotores: estándar y de alto rendimiento. Las numerosas versiones de la gama VEX200 ofrecen una gran flexibilidad de instalación y localización de las conexiones: en los laterales o la parte superior. La VEX200 se suministra con sistemas de mando integrados, accesibles a través de la caja de conexión situada en la parte delantera de la unidad. Además, la VEX200 está disponible en monobloc (VEX240-250) o multibloc para el acceso a espacios reducidos (VEX260-280).
Los + productos
- Conexión flexible: horizontal, vertical e inferior,
- construcción compacta para espacios pequeños: multibloc opcional,
- amplia selección de opciones de filtros.
- versiones interior y exterior disponibles,
- calidad del aire y confort térmico óptimos,
- muy bajo nivel sonoro,
- ahorro de energía,
- instalación y mantenimiento fáciles.
La VEX200 aporta aire nuevo y filtrado en el edificio y recupera el calor del aire extraído con la ayuda de su intercambiador de calor de alto rendimiento. El aire entrante se puede calentar y/o enfriar con una gama completa de baterías.
- La opción ALC™(Automatic Leakage Control: control automático de fugas) es la solución patentada que impide la propagación de virus por las unidades de tratamiento de aire de intercambiador rotativo. Este producto mide, controla y ajusta en todo momento la diferencia de presión entre los caudales de aire impulsado y extraído para asegurar la ausencia de recirculación de aire contaminado hacia el aire limpio de la unidad.
- Centrales monobloc o multibloc según modelo.
- Construcción autoportante con paneles doble piel.
- Acabado exterior de Aluzinc AZ185: clase de corrosión C4.
- Aislamiento de lana mineral de 49 mm (Clase A1 según DIN 4102), densidad de 65 kg/m³.
- Valores EN 1886: D2/, L2/L2, T2, TB3, F8, F9
- Embocaduras configurables.
- Motor EC y rodete a reacción de altas prestaciones EXstream
- Acceso y mantenimiento sencillos: componentes montados sobre correderas, regulación accesible por una trampilla central específica.
- 2 selecciones de eficiencia en el intercambiador rotativo (Eurovent AARE) con sección de purga opcional para preservar la calidad de aire interior.
-
4 selecciones de tipos de intercambiador bajo solicitud:
- estándar de aluminio de condensación,
- higroscópico,
- adsorción: ideal para climas cálidos y húmedos,
- epoxi: ideal para ambientes corrosivos (p. ej., marino).
- Selección de filtros para garantizar la calidad de aire: filtros panel o de bolsas M5 (ePM10 50 %) y F7 (ePM1 65 %) (consultar otros tipos de filtros y prefiltros).
- Interruptor integrado
-
Regulación EXact2:
- velocidad constante,
- multivelocidad,
- presión constante,
- 0-10 V.
-
Parametrización y supervisión mediante:
- telemando por cable,
- opción: Webserver y comunicación GTE/GTC mediante protocolos ModBus RTU / RS485, BACnet MSTP / BACnet IP,
- opción: Webserver y comunicación GTE/GTC mediante una pasarela suministrada hacia protocolos Modbus TCPIP o LON.
- locales técnicos / azoteas,
- interior / exterior,
- conexión horizontal o elección de dos conexiones verticales,
- conexiones circulares o rectangulares según modelo,
- elección del lado izquierdo o derecho.
| Referencias | Densidad aislante (kg/m3) | Espesor aislante (mm) | Sentido de la conexión | Tipo de intercambiador | Tipo de motor | Tipo de rodete |
|---|---|---|---|---|---|---|
| 11058005 - VEX240 | 65 |
50 |
Horizontal |
Rotativo |
EC |
Reacción |
| 11058006 - VEX250 | 65 |
50 |
EC |
|||
| 11058007 - VEX260 | 65 |
50 |
EC |
|||
| 11058008 - VEX270 | 65 |
50 |
EC |
|||
| 11058009 - VEX280 | 65 |
50 |
EC |

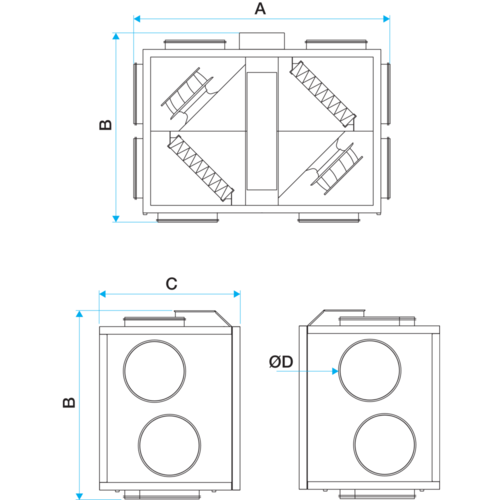

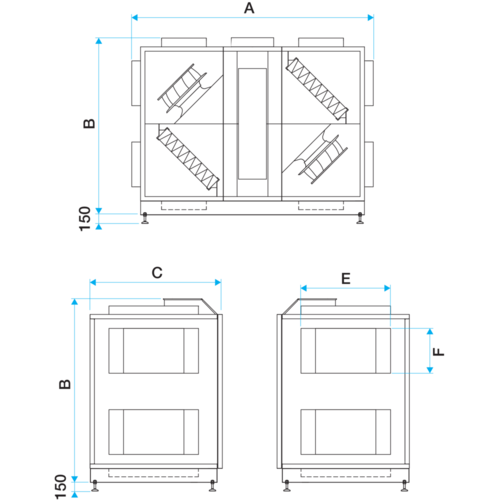

| Referencias | A (mm) | B (mm) | C (mm) | Ø conexión (aire nuevo o extracción) (mm) | Ø conexión (descarga o impulsión) (mm) | Peso (kg) |
|---|---|---|---|---|---|---|
| 11058005 - VEX240 | 1490 |
860 |
1155 |
315 |
315 |
260 |
| 11058006 - VEX250 | 1600 |
945 |
1205 |
400 |
400 |
273 |
| 11058007 - VEX260 | 1820 |
1265 |
1675 |
525 |
||
| 11058008 - VEX270 | 2050 |
1525 |
1905 |
750 |
||
| 11058009 - VEX280 | 2160 |
1900 |
2205 |
1102 |
| Referencias | Débit minimum | Caudal máx ErP (m³/h) | Caudal (m3/h) | Caudal máx (m3/h) |
|---|---|---|---|---|
| 11058005 - VEX240 | 370 |
2090 |
2286 |
2420 |
| 11058006 - VEX250 | 720 |
2825 |
3279 |
3730 |
| 11058007 - VEX260 | 1200 |
4370 |
4551 |
5540 |
| 11058008 - VEX270 | 1400 |
7020 |
7186 |
8910 |
| 11058009 - VEX280 | 2800 |
12615 |
7186 |
18425 |
| Referencias | Rendimiento máx. del intercambiador (%) | Potencia máx absorbida (kW) |
|---|---|---|
| 11058005 - VEX240 | 90 |
12,5 |
| 11058006 - VEX250 | 90 |
11,2 |
| 11058007 - VEX260 | 90 |
18 |
| 11058008 - VEX270 | 90 |
17 |
| 11058009 - VEX280 | 90 |
30,5 |
| Referencias | Frecuencia (Hz) | Intensidad máx consumo MONO 230V (A) | Intensidad máx consumo TRI 400V (A) | Potencia máx eléctrica de la central (kW) | Tensión (V) | Tensión de la central (V) |
|---|---|---|---|---|---|---|
| 11058005 - VEX240 | 50 |
12,5 |
1,8 |
1x230 |
230 |
|
| 11058006 - VEX250 | 50 |
11,2 |
2,9 |
3x400 |
400 |
|
| 11058007 - VEX260 | 50 |
18 |
5,0 |
3x400 |
400 |
|
| 11058008 - VEX270 | 50 |
17 |
9,3 |
3x400 |
400 |
|
| 11058009 - VEX280 | 50 |
30,5 |
17,6 |
3x400 |
400 |
- Texte ErP - Ventilation : Conforme al reglamento de diseño ecológico 1253/2014 y etiquetado energético 1254/2014 para ventilación. Para conocer la escala de clases energéticas, ver la página Reglamentación ErP.
- Eligibilidad al CEE : Sí
| Valores de prueba según la norma UNE EN 1886 | Clase energética ventilación - Clima templado |
|---|---|
| D2, L1, L1, F9, T2, TB3 |
A |
