VEX700
Central de tratamiento de aire
VEX700
Central de tratamiento de aire

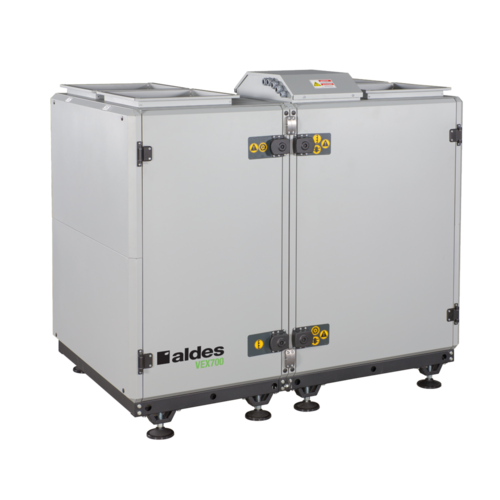

La unidad VEX700 es una unidad de tratamiento de aire rotativa ideal para espacios pequeños, debido a su baja huella y conexiones superiores.
VEX700
VEX700 es una solución con una buena relación calidad-precio con intercambiador rotativo capaz de asegurar caudales importantes (hasta 10000 m³/h) a pesar de su tamaño reducido gracias especialmente a sus conexiones en la parte superior. Su interfaz de configuración permite adaptar su funcionamiento a una amplia variedad de aplicaciones.
Los + productos
- Versión T: Unidades de tratamiento de aire de tamaño reducido (montajes verticales, bi-bloques)
- Regulación comunicante GTC montada y programada en fábrica
- Calidad de aire y confort térmico óptimos gracias a una amplia gama de filtros y baterías
- fácil de instalar y configurar.
VEX700 aporta aire nuevo y filtrado al edificio y recupera el calor del aire extraído con su intercambiador de calor de alto rendimiento. El aire entrante puede ser calentado y/o enfriado con una gama completa de baterías.
- 8 modelos VEX700 hasta 10000 m³/h,

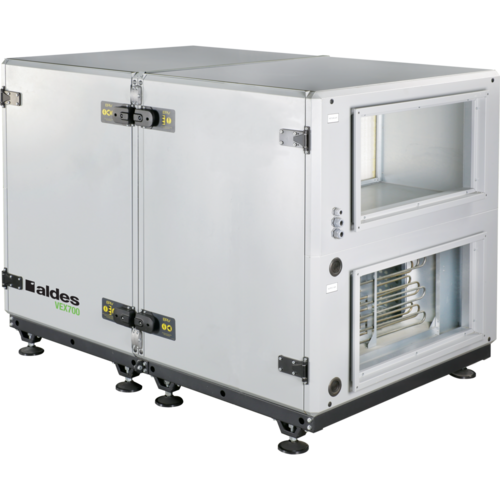

- versiones horizontal (H) y vertical (T),
- unidades mono & bi-bloque,
- construcción autoportante con paneles de acero galvanizado,
- pintura exterior RAL 7042,
- aislamiento por 50 mm de lana mineral, densidad 70 kg/m³,
- acceso a todos los componentes a través de puertas con bisagras montadas en la parte frontal y al sistema de control a través de una trampilla central específica,
- intercambiador de calor rotativo de alta eficiencia (hasta el 86%),
- sector de purga de serie,
- velocidad variable de rotación del intercambiador de serie,
- motor EC y ruedas de reacción de alto rendimiento,
- filtros compactos ISO ePM10 50% (M5) en aire extraído e ISO ePM 65% (F7) en aire soplado (estándar),
- filtros ISO ePM10 50% (M5), ISO ePM 65% (F7) & ISO ePM1 80% (F9) disponibles,
- pre-filtros ISO ePM10 50% (M5) o ISO ePM 65% (F7) opcionales,
- baterías internas o externas: eléctricas, agua caliente, agua fría, change-over +/-,
- módulo adiabático en accesorios,
- interruptor de proximidad disponible opcionalmente,
- regulación EXcon con pantalla táctil,
- deshielo mediante reducción de velocidad de la rueda,
- free-cooling de serie,
- Modbus RTU y Bacnet MS-TP y TCP-IP de serie.
-
Regulación ExCon:
- velocidad constante,
- caudal de aire constante,
- presión constante,
- control del caudal de aire mediante una sonda CO2/COV (señal 0-10 V),
- reloj incorporado: las horas de funcionamiento pueden ser controladas por un temporizador.
-
Configuración y monitoreo a través de:
- mando a distancia,
- interfaz web,
- comunicación BMS a través de los protocolos ModbusRTU, Bacnet, TCP/IP o MS/TP.
Tratamiento de aire diseñado para edificios terciarios nuevos o renovados: oficinas, comercios, hoteles, etc.
| Sentido de la conexión | Tipo de intercambiador | Tipo de motor | Tipo de rodete |
|---|---|---|---|
| Top |
Rotativo |
EC |
Reacción |

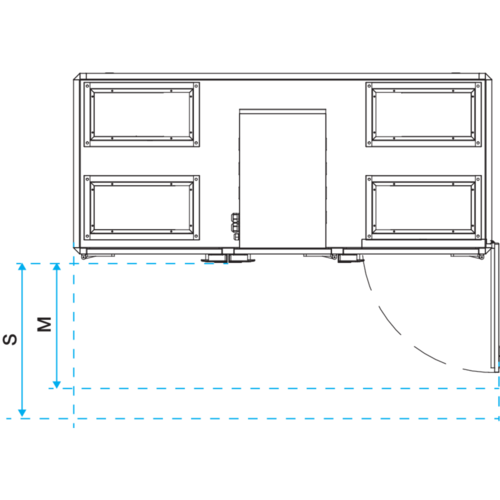

| Referencias | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | K (mm) | M (mm) | S (mm) | Peso (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 11059327 - VEX720 H/T | 705 |
740 |
1630 |
1010 |
1245 |
400 |
200 |
600 |
700 |
250 |
||
| 11059328 - VEX725 H/T | 705 |
740 |
1630 |
1010 |
1245 |
400 |
200 |
600 |
700 |
250 |
||
| 11059329 - VEX740 H/T | 805 |
840 |
1630 |
1110 |
1345 |
400 |
250 |
600 |
800 |
280 |
||
| 11059330 - VEX750 H/T | 955 |
1010 |
1580 |
1145 |
1380 |
690 |
890 |
400 |
350 |
870 |
950 |
340 |
| 11059339 - VEX780 H/T | 1405 |
1460 |
1930 |
1405 |
1680 |
860 |
1070 |
550 |
500 |
1050 |
1300 |
485 |
| 11059340 - VEX790 H/T | 1405 |
1460 |
1930 |
1405 |
1680 |
860 |
1070 |
550 |
500 |
1050 |
1300 |
500 |
| Referencias | Caudal máx (m3/h) |
|---|---|
| 11059327 - VEX720 H/T | 1100 |
| 11059328 - VEX725 H/T | 1400 |
| 11059329 - VEX740 H/T | 2200 |
| 11059330 - VEX750 H/T | 3400 |
| 11059339 - VEX780 H/T | 8000 |
| 11059340 - VEX790 H/T | 9900 |
| Referencias | Rendimiento máx. del intercambiador (%) |
|---|---|
| 11059327 - VEX720 H/T | 81,1 |
| 11059328 - VEX725 H/T | 78,6 |
| 11059329 - VEX740 H/T | 78,4 |
| 11059330 - VEX750 H/T | 79,7 |
| 11059339 - VEX780 H/T | 81,1 |
| 11059340 - VEX790 H/T | 80,8 |
| Referencias | Frecuencia (Hz) | Intensidad máx consumo TRI 400V (A) | Intensidad nominal (A) | Potencia máx eléctrica de la central (kW) | Tensión de la central (V) |
|---|---|---|---|---|---|
| 11059327 - VEX720 H/T | 2 |
1 |
400 |
||
| 11059328 - VEX725 H/T | 50 |
2 |
1 |
400 |
|
| 11059329 - VEX740 H/T | 50 |
3 |
1,5 |
400 |
|
| 11059330 - VEX750 H/T | 50 |
4,7 |
2,4 |
400 |
|
| 11059339 - VEX780 H/T | 50 |
13,9 |
7 |
400 |
|
| 11059340 - VEX790 H/T | 50 |
21,4 |
11 |
400 |
- Texte ErP - Ventilation : Conforme al reglamento de diseño ecológico 1253/2014 y etiquetado energético 1254/2014 para ventilación. Para conocer la escala de clases energéticas, ver la página Reglamentación ErP.
- Eligibilidad al CEE : Sí
