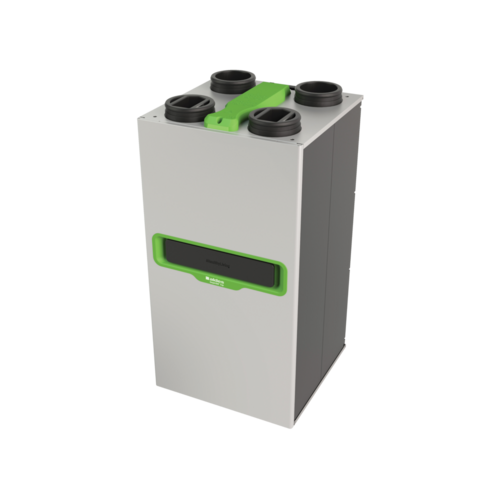

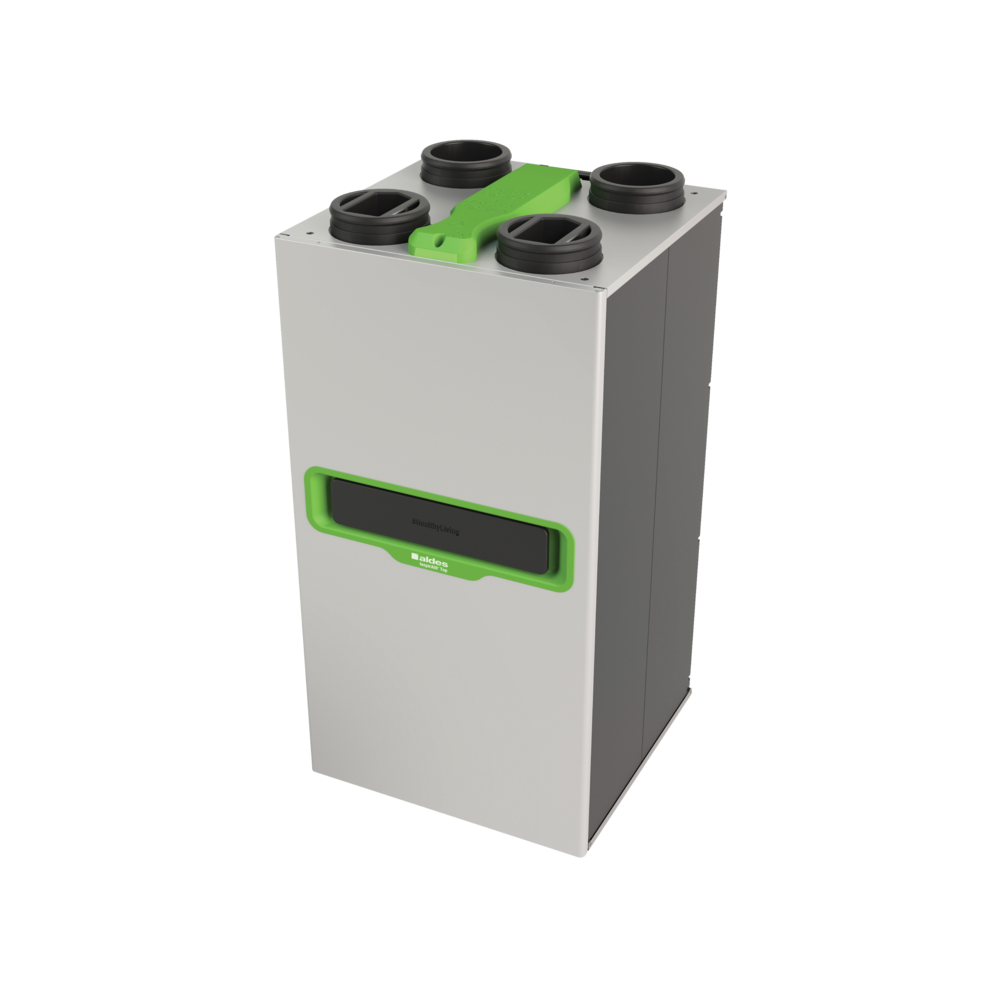

InspirAIR® Top Classic Grupo de purificación de aire y de ventilación doble flujo

InspirAIR® Top Classic

Grupo de purificación de aire y de ventilación doble flujo

La solución doble flujo que filtra de manera eficaz los contaminantes más finos y se adapta a sus necesidades
InspirAIR® Top Classic InspirAIR® Top Classic
Descargar archivo de la biblioteca CAD
InspirAIR® Top Classic
Solución de ventilación doble flujo que filtra eficazmente los contaminantes más finos y se adapta a las necesidades del usuario. Conectividad disponible con el módem AldesConnect® box comercializado como accesorio.
InspirAIR® Top Classic

Los + productos

  • para la calidad del aire: una filtración eficiente y recomendaciones de filtros personalizadas,
  • para las prestaciones: una oferta de sistema completa con prestaciones térmicas y eléctricas que son referentes del mercado,

Ventilación general y permanente de la vivienda con recuperación de calor del aire extraído para precalentar el aire entrante.

Este aire se trata mediante filtros personalizables que aseguran un aire saludable en la vivienda.

  • Materiales:
    • cuerpo PPE y chapas metálicas,
  • Conexión:
    • 4 embocaduras de Ø160 mm en la parte superior del equipo.
  • Rango de caudales:
    • de 60 a 300 m³/h,
    • de 90 a 450 m³/h.
  • Dimensiones compactas:
    • 560 × 560 × 1088 mm
  • Recomendaciones de filtros personalizadas (con módem como accesorio)
  • Modo radón exclusivo
  • Conectividad:
    • Módem AldesConnect® box disponible como accesorio para controlar la unidad desde la aplicación AldesConnect® con un smartphone
    • Puesta en servicio y mantenimiento con Aldes Configurator
  • Regulación:
    • 4 velocidades disponibles (vacaciones, diario, botón pulsador, boost)
    • Bypass 100 % automático
  • Fijación con ayuda de las 2 cunas suministradas o los pies comercializados como accesorio,
  • inversión sencilla de los flujos de aire durante la instalación de la unidad,
  • conexión obligatoria de los condensados con el kit de sifón comercializado como accesorio (excepto ref. kits)
  • arranque y ajuste con ayuda del telemando por cable InspirAIR comercializado como accesorio (excepto ref. kits)

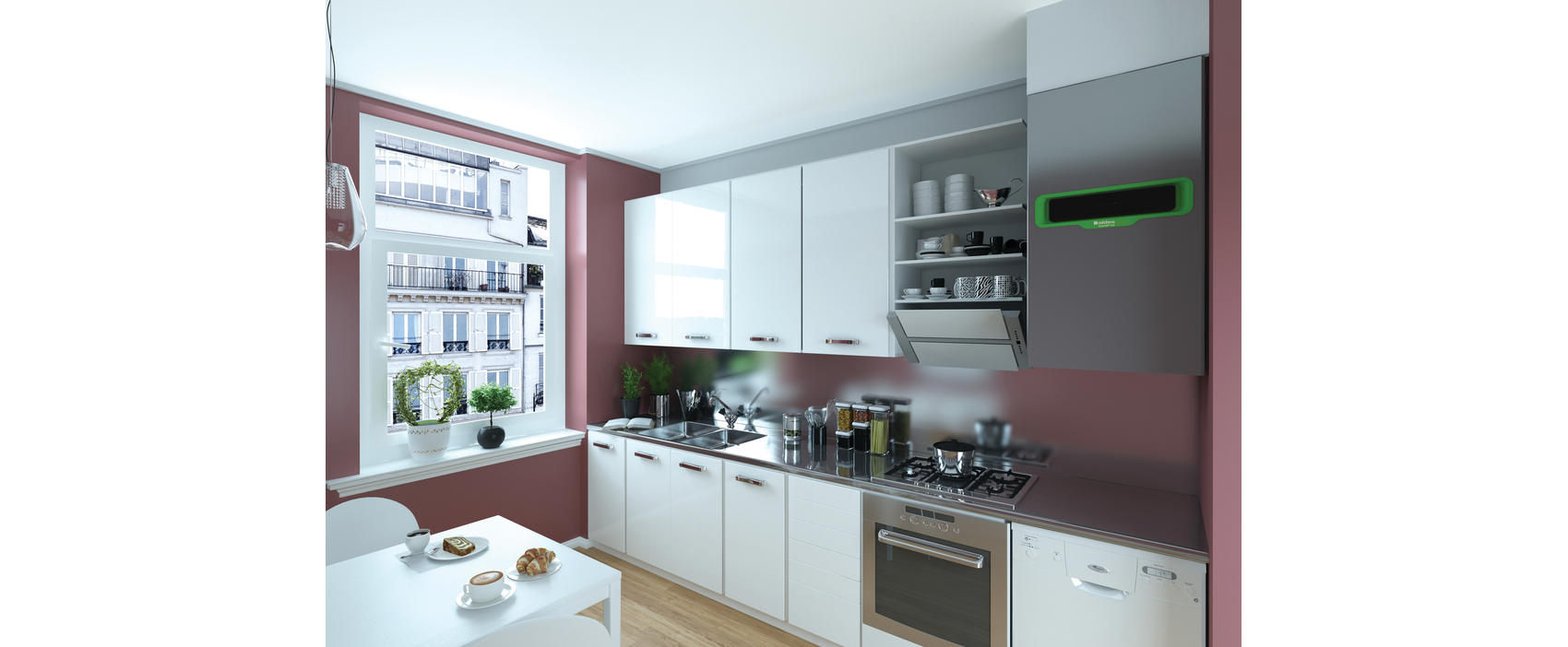

  • dimensiones reducidas para facilitar la integración en un armario estándar.
Referencias Filtros disponibles Materia del aislante Tipo de intercambiador Tipo de motor
11023496 - Kit InspirAIR® Top 300 Classic
  • polen: - grueso 65 %, > partículas: - ePM10 50 %, > partículas finas: - ePM1.0 85 %, - ePM2.5 65 % > bacterias: - ePM2.5 95 %, - ePM1 80 %> COV: - ePM10 85 %, - ePM2.5 65 %.

De placas

EC

11023497 - Kit InspirAIR® Top 450 Classic
  • polen: - grueso 65 %, > partículas: - ePM10 50 %, > partículas finas: - ePM1.0 85 %, - ePM2.5 65 % > bacterias: - ePM2.5 95 %, - ePM1 80 %> COV: - ePM10 85 %, - ePM2.5 65 %.

Sensible

EC

11023473 - InspirAIR® Top 300 Classic
  • polen: - grueso 65 %, > partículas: - ePM10 50 %, > partículas finas: - ePM1.0 85 %, - ePM2.5 65 % > bacterias: - ePM2.5 95 %, - ePM1 80 %> COV: - ePM10 85 %, - ePM2.5 65 %.

Sensible

EC

11023475 - InspirAIR® Top 450 Classic
  • polen: - Grueso 65 %,> partículas: - ePM10 50 %, > partículas finas:- ePM1.0 85 %, - ePM2.5 65 %.> bacterias: - ePM2.5 95 %,- ePM1 80 %> COV: - ePM10 85 %,- ePM2.5 65 %.

Sensible

EC

InspirAIR® Top Classic
A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) I (mm) Peso (kg)

560

560

1045

1088

160

320

294

323

560

28

Referencias Caudal a velocidad máx (m3/h)
11023496 - Kit InspirAIR® Top 300 Classic

300

11023497 - Kit InspirAIR® Top 450 Classic

450

11023473 - InspirAIR® Top 300 Classic

300

11023475 - InspirAIR® Top 450 Classic

450

Referencias Eficiencia del intercambiador (%)
11023496 - Kit InspirAIR® Top 300 Classic

94

11023497 - Kit InspirAIR® Top 450 Classic
11023473 - InspirAIR® Top 300 Classic
11023475 - InspirAIR® Top 450 Classic
Referencias Frecuencia (Hz) Índice de protección Intensidad máx. (A) Tensión (V) Potencia máx.
11023496 - Kit InspirAIR® Top 300 Classic

50/60

IP65

1,8

230

240

11023497 - Kit InspirAIR® Top 450 Classic

50/60

IP65

2,5

230

350

11023473 - InspirAIR® Top 300 Classic

50/60

IP65

1,8

230

240

11023475 - InspirAIR® Top 450 Classic

50/60

IP65

2,5

230

350

  • Classe énergétique ErP - Ventilation  :  A+
  • Texte ErP - Ventilation  :  Conforme al reglamento de diseño ecológico 1253/2014 y etiquetado energético 1254/2014 para ventilación. Para conocer la escala de clases energéticas, ver la página Reglamentación ErP.
  • Eligibilidad al CEE  :  Sí
Clase energética ventilación - Clima templado

A

Referencias de productos y accesorios

  • Kit InspirAIR® Top 300 Classic
    Kit InspirAIR® Top 300 Classic
    11023496
  • Kit InspirAIR® Top 450 Classic
    Kit InspirAIR® Top 450 Classic
    11023497
  • InspirAIR® Top 300 Classic
    InspirAIR® Top 300 Classic
    11023473
    3126,00 (sin IVA)
  • InspirAIR® Top 450 Classic
    InspirAIR® Top 450 Classic
    11023475
    3680,00 (sin IVA)
