Extractor puntual

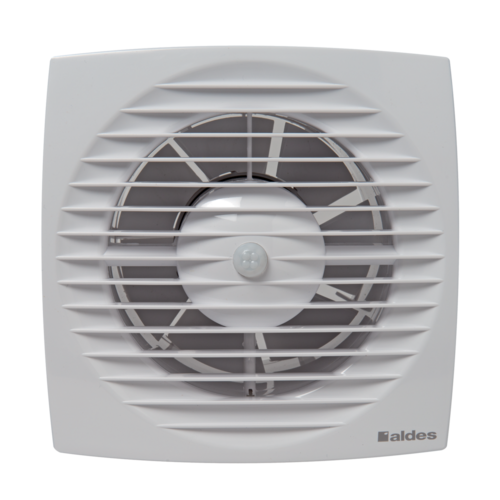

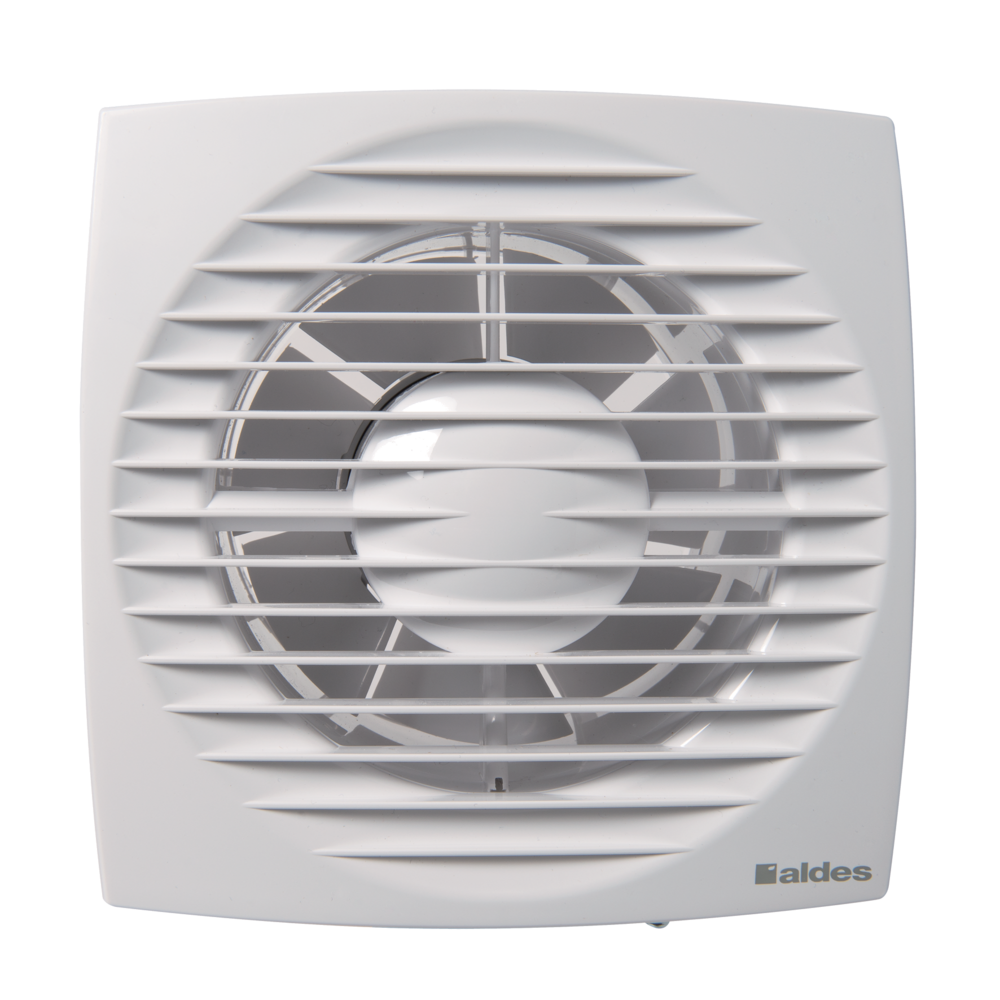

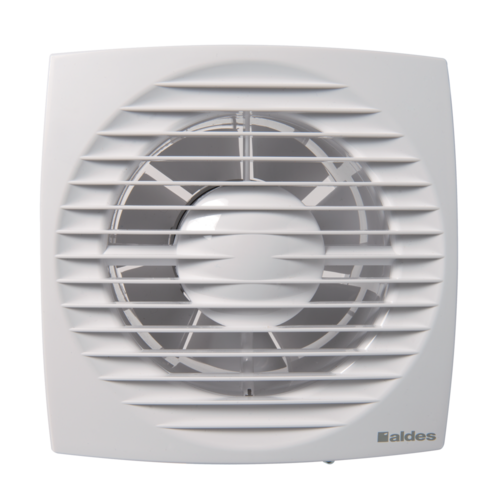

DESIGN es un extractor puntual extraplano. Para estancias grandes y pequeñas (3 diámetros) con 4 modos de funcionamiento, entre ellos, detección de presencia.
DESIGN
DESIGN
DESIGN es una gama de extractores puntuales extraplanos que aseguran la ventilación intermitente de una estancia: baño, aseo, lavadero y cocina grande (en función del diámetro elegido). Esta gama ofrece una amplia variedad de funcionamientos y diámetros para adaptarse de la mejor manera posible a sus necesidades.
DESIGN

Los + productos

  • diseño extraplano,
  • disponible con detección de presencia,
  • silencioso: a partir de 26 dB(A).
  • disponible con opción de detección de presencia
  • puede instalarse en estancias de más de 12 m² gracias al diámetro 150

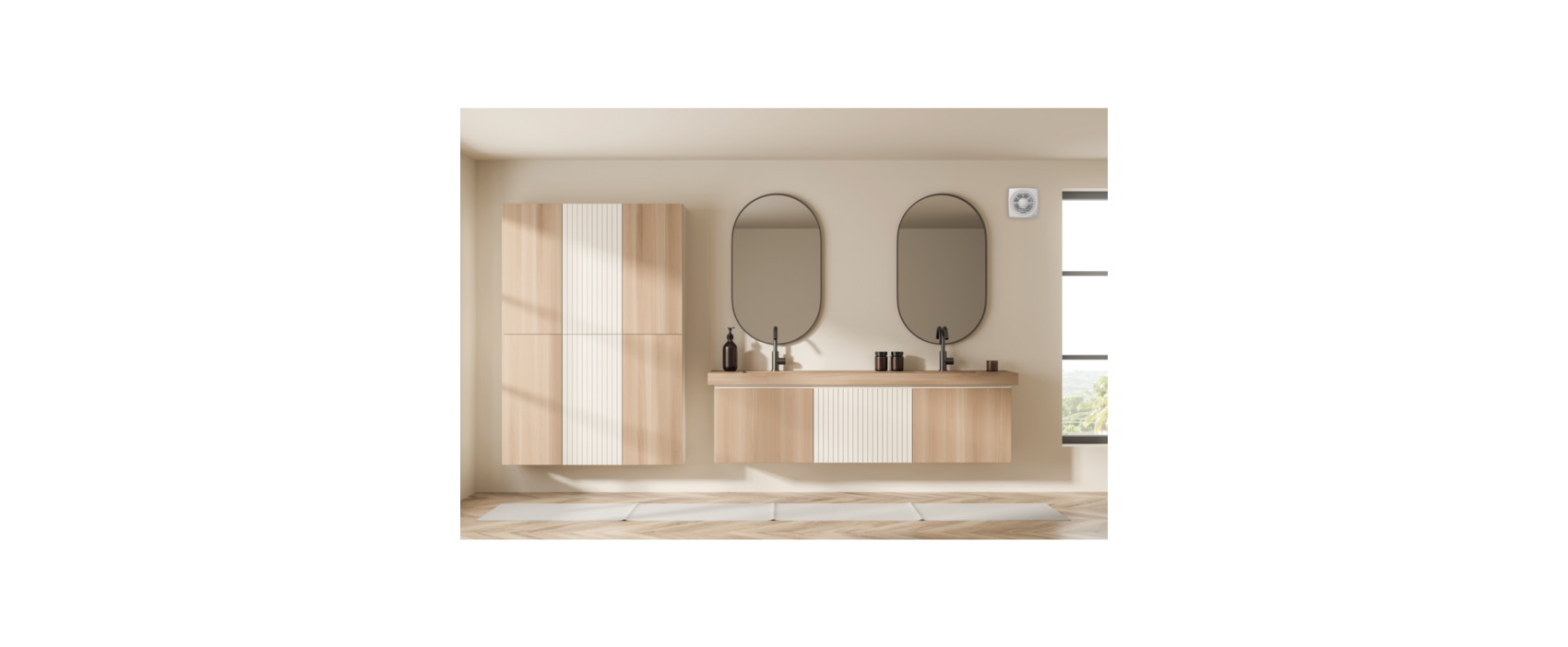

Los extractores puntuales DESIGN aseguran la ventilación intermitente de una estancia: baño, aseo, lavadero y también cocinas grandes (en función del diámetro seleccionado).

Con 4 modos de funcionamiento:

    • disparo y parada por interruptor (versión I),
    • disparo por interruptor y parada temporizada con temporizador regulable (versión T)
    • disparo por umbral de humedad y parada temporizada con temporizador regulable (versión H).
    • disparo por detección de presencia y parada temporizada con temporizador regulable (versión P)
  • 3 diámetros:
    • Ø100 mm para estancias de hasta 7 m²: baño, aseo, lavadero,
    • Ø125 mm para estancias de 7 a 12 m²: cocina, baño, aseo, lavadero,
    • Ø150 mm para estancias de más de 12 m²: cocina y sanitarios grandes
  • 3 modos de funcionamiento:
    • disparo y parada por interruptor (versión I),
    • disparo por interruptor y parada temporizada con temporizador regulable (versión T),
    • disparo por umbral de humedad y parada temporizada con temporizador regulable (versión H),
    • disparo por detección de presencia y parada temporizada con temporizador regulable (versión P).
  • motorización de muy bajo consumo y bajo nivel acústico,
    • compuerta antirretorno, amovible, en la parte trasera del extractor,
  • protección térmica integrada,
  • material:
    • cuerpo en ABS de alta calidad,
    • cara estética de ABS con revestimiento de aluminio (para acabado aluminio).
  • embalado en cartón comunicante.
  • funcionamiento manual (versión I): marcha y parada instantáneas al accionar un interruptor (no suministrado),
  • funcionamiento temporizado con temporizador ajustable (versión T):
    • disparo por accionamiento de un interruptor,
    • parada temporizada, ajustable de 2 a 30 minutos.
  • funcionamiento automático con detección de humedad (versión H):
    • disparo del modo boost por umbral de humedad ajustable entre 60 y 90 %. La puesta en marcha es automática cuando la tasa de humedad ambiente supera el valor umbral preajustado,
    • parada temporizada ajustable de 2 a 30 minutos. Tras la recuperación de una tasa de humedad inferior al umbral de disparo. El extractor funciona durante un tiempo preajustado y, a continuación, se apaga automáticamente.

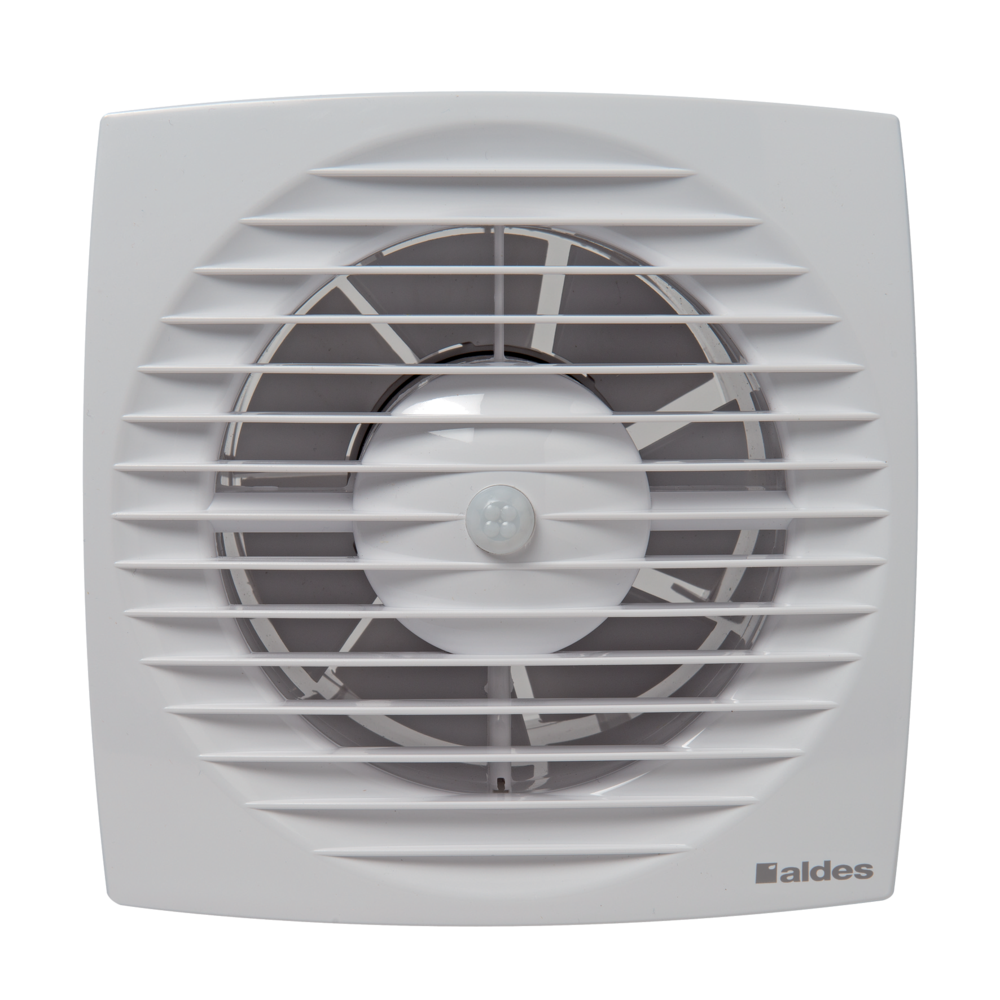

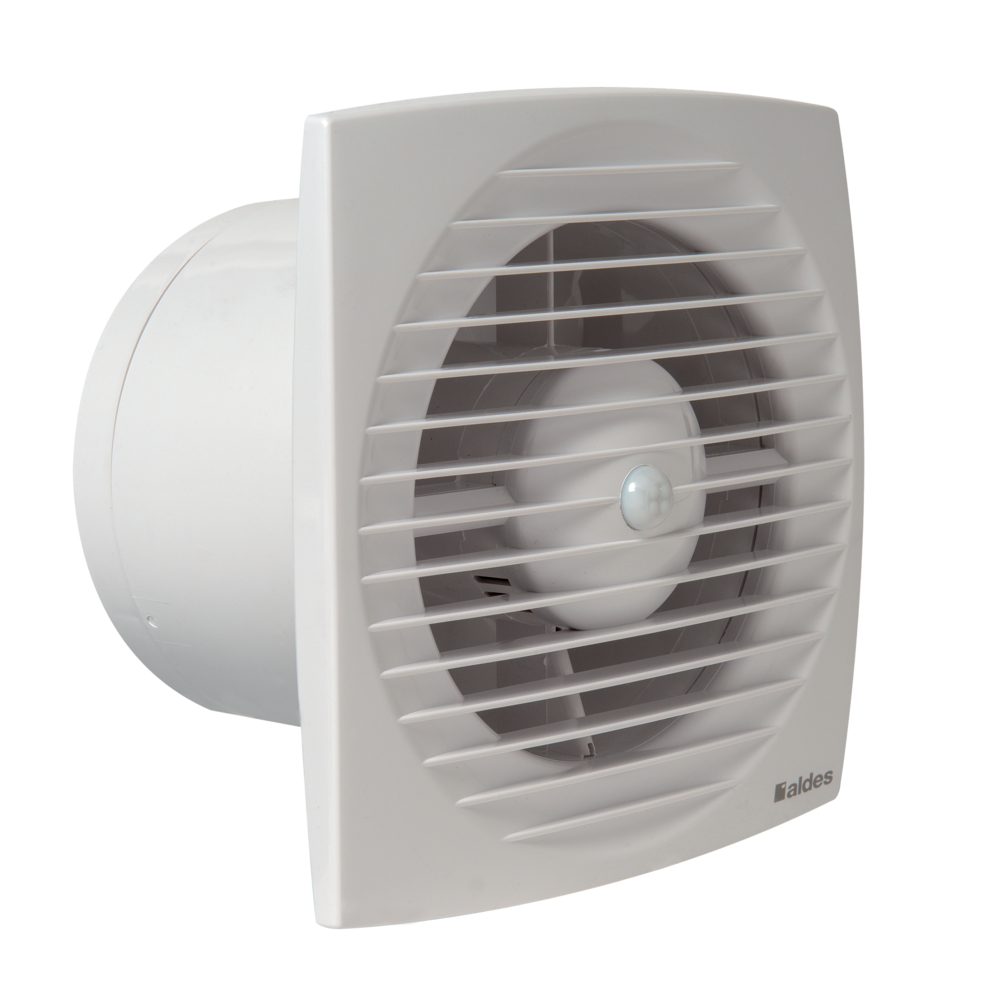

  • funcionamiento automático con detección de presencia (versión P):
    • disparo por detección de presencia,
    • distancia de detección de la lente: de 1 a 4 metros,
    • ángulo de detección de la lente: 100°,
    • Parada temporizada, ajustable de 2 a 30 minutos.
  • fijación por 4 tornillos suministrados,
  • instalación en pared o techo,
  • longitud máxima de descarga: 2 m,
  • marcha-paro de los funcionamientos manual y temporizado gracias a un interruptor,
  • aportación de aire nuevo en el cuarto por una rejilla de aportación de aire o un rebaje de puerta.
Referencias Espesor en aplique (mm) Funcionamiento Número de velocidades Temperatura máxima del aire extraído (°C) Materia del aislante Tipo de acabado Tipo de motor
11022300 - DESIGN 100

17

Disparo y parada manual por interruptor

1

40

Blanco

AC

11022301 - DESIGN 100 T

17

Disparo manual por interruptor y parada temporizada

1

40

Blanco

AC

11022302 - DESIGN 100 H

17

Disparo automático por umbral de humedad y parada temporizada

1

40

Blanco

AC

11022303 - DESIGN 100 P

17

Disparo automático por detección de presencia y parada temporizada

1

40

Blanco

AC

11022304 - DESIGN 125

17

Disparo y parada manual por interruptor

1

40

Blanco

AC

11022305 - DESIGN 125 T

17

Disparo manual por interruptor y parada temporizada

1

40

Blanco

AC

11022306 - DESIGN 125 H

17

Disparo automático por umbral de humedad y parada temporizada

1

40

Blanco

AC

11022307 - DESIGN 125 P

17

Disparo automático por detección de presencia y parada temporizada

1

40

Blanco

AC

11022308 - DESIGN 150

19

Disparo y parada manual por interruptor

1

40

Blanco

AC

11022309 - DESIGN 150 T

19

Disparo manual por interruptor y parada temporizada

1

40

Blanco

AC

11022310 - DESIGN 150 H

19

Disparo automático por umbral de humedad y parada temporizada

1

40

Blanco

AC

11022311 - DESIGN 150 P

19

Disparo automático por detección de presencia y parada temporizada

1

40

Blanco

AC

DESIGN

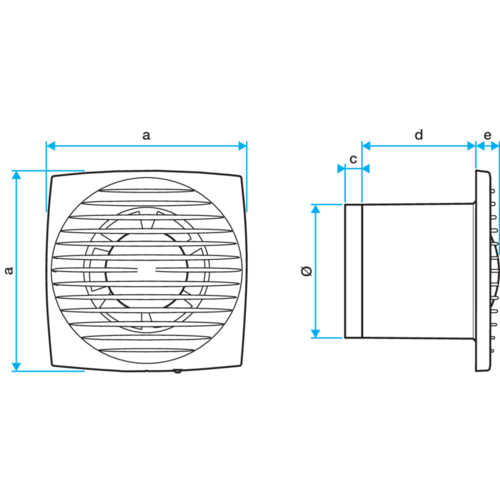

Referencias A (mm) C (mm) D (mm) E (mm) H (mm) L (mm) P (mm) Ø descarga (mm) Peso (kg)
11022300 - DESIGN 100

150

13,5

85

17

150

150

115,5

100

0,56

11022301 - DESIGN 100 T

150

13,5

85

17

150

150

115,5

100

0,56

11022302 - DESIGN 100 H

150

13,5

85

17

150

150

115,5

100

0,56

11022303 - DESIGN 100 P

150

13,5

85

17

150

150

115,5

100

0,56

11022304 - DESIGN 125

176

13,5

87

17

176

176

117,5

125

0,73

11022305 - DESIGN 125 T

176

13,5

87

17

176

176

117,5

125

0,73

11022306 - DESIGN 125 H

176

13,5

87

17

176

176

117,5

125

0,73

11022307 - DESIGN 125 P

176

13,5

87

17

176

176

117,5

125

0,73

11022308 - DESIGN 150

205

13,5

105

19

205

205

137,5

150

0,9

11022309 - DESIGN 150 T

205

13,5

105

19

205

205

137,5

150

0,9

11022310 - DESIGN 150 H

205

13,5

105

19

205

205

137,5

150

0,9

11022311 - DESIGN 150 P

205

13,5

105

19

205

205

137,5

150

0,9

Referencias Caudal máx (m3/h)
11022300 - DESIGN 100

70

11022301 - DESIGN 100 T

70

11022302 - DESIGN 100 H

70

11022303 - DESIGN 100 P

70

11022304 - DESIGN 125

115

11022305 - DESIGN 125 T

115

11022306 - DESIGN 125 H

115

11022307 - DESIGN 125 P

115

11022308 - DESIGN 150

235

11022309 - DESIGN 150 T

235

11022310 - DESIGN 150 H

235

11022311 - DESIGN 150 P

235

Referencias Presión acústica a 3 m (dB(A))
11022300 - DESIGN 100

26

11022301 - DESIGN 100 T

26

11022302 - DESIGN 100 H

26

11022303 - DESIGN 100 P

26

11022304 - DESIGN 125

31

11022305 - DESIGN 125 T

31

11022306 - DESIGN 125 H

31

11022307 - DESIGN 125 P

31

11022308 - DESIGN 150

33

11022309 - DESIGN 150 T

33

11022310 - DESIGN 150 H

33

11022311 - DESIGN 150 P

33

Referencias Frecuencia (Hz) Índice de protección Intensidad de protección (A) Tensión (V) Potencia máx.
11022300 - DESIGN 100

50

2

230

5,6

11022301 - DESIGN 100 T

50

2

230

5,6

11022302 - DESIGN 100 H

50

2

230

5,6

11022303 - DESIGN 100 P

50

2

230

5,6

11022304 - DESIGN 125

50

2

230

9,3

11022305 - DESIGN 125 T

50

2

230

9,3

11022306 - DESIGN 125 H

50

2

230

9,3

11022307 - DESIGN 125 P

50

2

230

9,3

11022308 - DESIGN 150

50

2

230

20

11022309 - DESIGN 150 T

50

2

230

20

11022310 - DESIGN 150 H

50

2

230

20

11022311 - DESIGN 150 P

50

2

230

20

  • N° identificación QB37  :  NA
  • Número de documento de idoneidad técnica  :  NA
  • Texte ErP - Ventilation  :  Conforme al reglamento de diseño ecológico 1253/2014 y excluido del reglamento de etiquetado energético 1254/2014 por potencia máx. <30 W.
Clase de aislamiento eléctrico

Clase 2

Referencias de productos y accesorios

  • DESIGN 100
    DESIGN 100
    11022300
    32,10 (sin IVA)
  • DESIGN 100 T
    DESIGN 100 T
    11022301
    43,80 (sin IVA)
  • DESIGN 100 H
    DESIGN 100 H
    11022302
    59,40 (sin IVA)
  • DESIGN 100 P
    DESIGN 100 P
    11022303
    62,79 (sin IVA)
  • DESIGN 125
    DESIGN 125
    11022304
    38,50 (sin IVA)
  • DESIGN 125 T
    DESIGN 125 T
    11022305
    50,00 (sin IVA)
  • DESIGN 125 H
    DESIGN 125 H
    11022306
    73,50 (sin IVA)
  • DESIGN 125 P
    DESIGN 125 P
    11022307
    96,10 (sin IVA)
  • DESIGN 150
    DESIGN 150
    11022308
    59,40 (sin IVA)
  • DESIGN 150 T
    DESIGN 150 T
    11022309
    71,10 (sin IVA)
  • DESIGN 150 H
    DESIGN 150 H
    11022310
    88,60 (sin IVA)
  • DESIGN 150 P
    DESIGN 150 P
    11022311
    110,00 (sin IVA)
