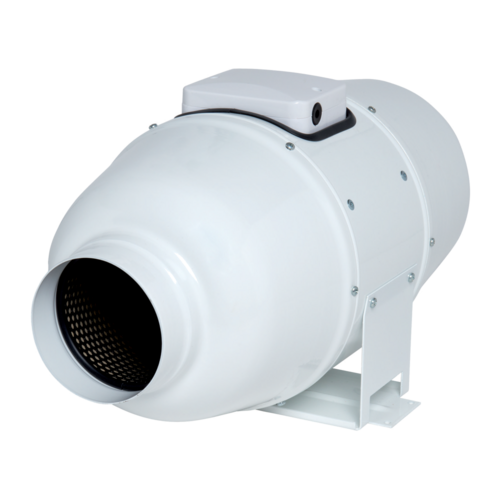

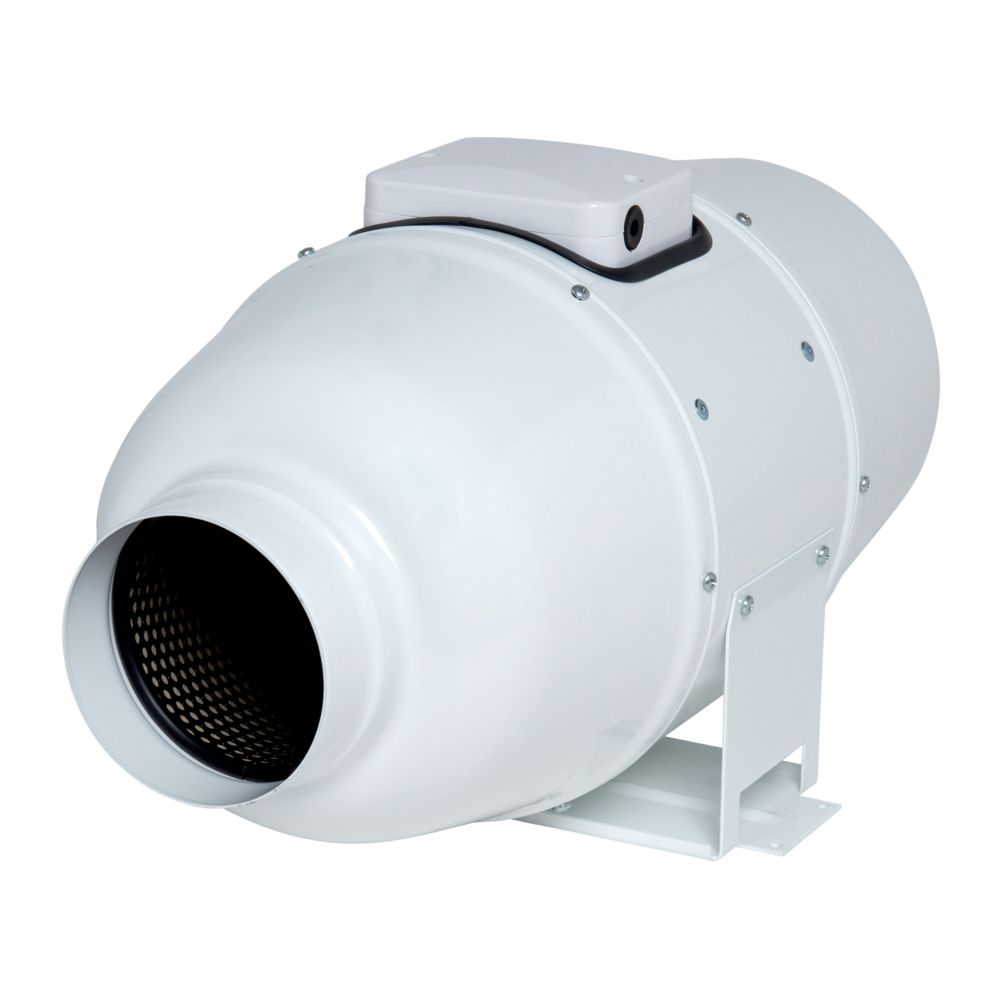

IN LINE XSilent Ventilador de conducto

IN LINE XSilent

Ventilador de conducto

IN LINE XSilent es un ventilador de conducto eficiente y silencioso gracias a su envolvente de acero y aislamiento interior de 50 mm.
IN LINE XSilent IN LINE XSilent
Descargar archivo de la biblioteca CAD
IN LINE XSilent
IN LINE XSilent es un ventilador de conducto que permite ventilar estancias o entornos espaciosos al tiempo que garantiza un bajo nivel sonoro: villa, hotel, biblioteca, sala de reuniones, cine, anfiteatro, etc.
XSilent funciona en extracción o impulsión de aire en redes de conductos circulares y puede instalarse en cualquier punto de la red de ventilación.
Ofrece hasta 2 velocidades de ventilación si se conecta un inversor y puede funcionar con un variador de tensión.
IN LINE XSilent

Los + productos

  • muy silencioso gracias a un aislamiento interior de 50 mm: a partir de 23 dB(A),
  • prestaciones aeráulicas optimizadas,
  • envolvente de acero.

El ventilador de conducto IN LINE XSilent asegura la ventilación de locales espaciosos en hábitat o en terciario.

Funciona en extracción o impulsión, a 1 o 2 velocidades de ventilación, controlado por un inversor o un variador de tensión.

  • material:
    • envolvente exterior de acero pintado,
    • envolvente interior y hélice de ABS.
  • aislamiento interior acústico y térmico con 50 mm de lana de roca,
  • 7 modelos: de Ø100 mm a Ø315 mm para caudales máximos de 240 a 1950 m³/h,
  • motor monofásicos 2 velocidades de alta eficiencia, sobre rodamiento de bolas,
  • protección térmica integrada.
    • conexión a un conducto aguas arriba y abajo,
  • montaje en cualquier posición,
  • fijación a una pared mediante la pletina de montaje,
  • montaje posible en serie para más presión o en paralelo para más caudal,
  • aportación de aire nuevo en los espacios ventilados por una rejilla de aportación de aire o un rebaje de puerta,
  • temperatura del local de instalación situada entre 1 y 45 °C,
  • temperatura máxima del aire extraído: 60 °C.
Vida útil (h) Número de velocidades Materia del aislante Tipo de motor

40000

2

AC

IN LINE XSilent

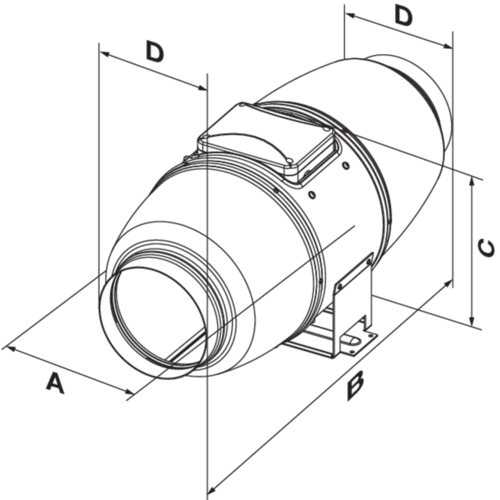

Referencias A (mm) B (mm) C (mm) D (mm) H (mm) L (mm) Ø (mm) Peso (kg)
11022350 - IN LINE XSilent 100

215

505

237

100

237

505

100

4,6

11022351 - IN LINE XSilent 125

215

474

237

125

237

474

125

4,6

11022352 - IN LINE XSilent 150

247

580

260

150

260

580

150

6,1

11022353 - IN LINE XSilent 160

247

580

260

160

260

580

160

6,1

11022354 - IN LINE XSilent 200

293

550

295

200

295

550

200

8

11022355 - IN LINE XSilent 250

358

658

360

250

360

658

250

15

11022356 - IN LINE XSilent 315

432

780

434

315

434

780

315

25

Referencias Caudal a velocidad máx (m3/h) Caudal a velocidad mín (m3/h)
11022350 - IN LINE XSilent 100

240

170

11022351 - IN LINE XSilent 125

340

230

11022352 - IN LINE XSilent 150

555

405

11022353 - IN LINE XSilent 160

555

405

11022354 - IN LINE XSilent 200

1020

810

11022355 - IN LINE XSilent 250

1330

1050

11022356 - IN LINE XSilent 315

1950

1530

Referencias Presión acústica a 3 m a velocidad máx (dB(A)) Presión acústica a 3 m a velocidad mín (dB(A))
11022350 - IN LINE XSilent 100

29

24

11022351 - IN LINE XSilent 125

28

23

11022352 - IN LINE XSilent 150

33

26

11022353 - IN LINE XSilent 160

33

26

11022354 - IN LINE XSilent 200

36

31

11022355 - IN LINE XSilent 250

38

34

11022356 - IN LINE XSilent 315

40

36

Referencias Frecuencia (Hz) Índice de protección Intensidad de protección (A) Intensidad máx. (A) Tensión (V) Potencia máx.
11022350 - IN LINE XSilent 100

50/60

2

0,2

220/240

26

11022351 - IN LINE XSilent 125

50/60

2

0,2

220/240

30

11022352 - IN LINE XSilent 150

50/60

2

0,3

220/240

52

11022353 - IN LINE XSilent 160

50/60

2

0,3

220/240

52

11022354 - IN LINE XSilent 200

50/60

2

0,6

220/240

110

11022355 - IN LINE XSilent 250

50/60

2

1

220/240

178

11022356 - IN LINE XSilent 315

50/60

2

2

220/240

313

  • N° identificación QB37  :  NA
  • Número de documento de idoneidad técnica  :  NA
  • Texte ErP - Ventilation  :  Excluido del reglamento de diseño ecológico 327/2011 (por P < 125 W) y excluido del reglamento de diseño ecológico 1253/2014 por la envolvente.
Clase de aislamiento eléctrico

Clase 2

Referencias de productos y accesorios

  • IN LINE XSilent 100
    IN LINE XSilent 100
    11022350
    255,00 (sin IVA)
  • IN LINE XSilent 125
    IN LINE XSilent 125
    11022351
    291,00 (sin IVA)
  • IN LINE XSilent 150
    IN LINE XSilent 150
    11022352
    405,00 (sin IVA)
  • IN LINE XSilent 160
    IN LINE XSilent 160
    11022353
    418,00 (sin IVA)
  • IN LINE XSilent 200
    IN LINE XSilent 200
    11022354
    522,00 (sin IVA)
  • IN LINE XSilent 250
    IN LINE XSilent 250
    11022355
    555,00 (sin IVA)
  • IN LINE XSilent 315
    IN LINE XSilent 315
    11022356
    707,00 (sin IVA)
