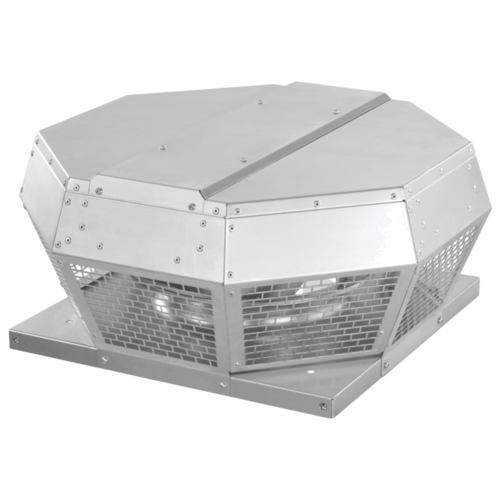

TAHA®
Torreta descarga horizontal
TAHA®
Torreta descarga horizontal
La gama de torretas que facilita la ventilación.
TAHA®
Envolvente de aluminio para una buena resistencia a la corrosión y descarga vertical.
Los + productos
- caudal de 500 a 4 000 m³/h,
- diseño cuidado,
- amplia gama de accesorios de montaje,
- conformidad ErP con variador de velocidad.
Torreta de extracción con descarga horizontal destinada a la VMC en hábitat colectivo y en locales terciarios.
- 5 tamaños disponibles de 500 a 4000 m³/h (caudales >4000 m³/h: ver TAHA® Micro-Watt),
- construcción de aluminio AlMg3 resistente a la intemperie con una altura muy reducida. El bloque motor bascula para facilitar la instalación (accesorios opcionales) y el mantenimiento,
- la salida de aire está protegida por una rejilla de protección contra intrusiones, aves y otros cuerpos extraños,
- rodete centrífugo a reacción y equilibrado en el motor según la clase de calidad G 6.3 de DIN/ISO 1940,
- el motor de transmisión está previsto para una utilización sin mantenimiento, gracias a sus rodamientos de bolas con lubricación de por vida,
- la protección del motor está asegurada por un contacto térmico integrado en el bobinado,
- alimentación monofásica.
- chorro de extracción horizontal,
- azotea o tejado con remate de obra o accesorio.
| Materia del aislante | Tipo de motor |
|---|---|
| AC |
| Referencias | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | Peso (kg) |
|---|---|---|---|---|---|---|---|---|
| 11024109 - TAHA® 450 T4 | 418 |
860 |
670 |
222,5 |
535 |
4 x Ø11 |
Ø438 M6x15 (6x) |
29,7 |
| 11024110 - TAHA® 500 T4 | 418 |
860 |
670 |
222,5 |
535 |
4 x Ø11 |
Ø438 M6x15 (6x) |
42 |
| 11024111 - TAHA® 560 T4 | 521 |
1165 |
931 |
300 |
750 |
4 x Ø11 |
Ø605 M8x15 |
51 |
| 11024100 - TAHA® 190 M2 | 190 |
388 |
337 |
95 |
245 |
4 x Ø9 |
Ø213 6xM6 |
4,5 |
| 11024102 - TAHA® 220 M2 | 190 |
388 |
337 |
95 |
245 |
4 x Ø9 |
Ø213 6xM6 |
4,9 |
| 11024106 - TAHA® 315 M4 | 249 |
541 |
437 |
135 |
330 |
4 x Ø9 |
Ø286 M6x15 (6x) |
7,8 |
| 11024107 - TAHA® 355 M4 | 333 |
745 |
598 |
192,5 |
450 |
4 x Ø11 |
Ø438 M6x15 (6x) |
16,5 |
| 11024108 - TAHA® 400 M4 | 333 |
745 |
598 |
192,5 |
450 |
4 x Ø11 |
Ø438 M6x15 (6x) |
19,5 |
| Referencias | Caudal (m3/h) |
|---|---|
| 11024109 - TAHA® 450 T4 | 5000 |
| 11024110 - TAHA® 500 T4 | 8000 |
| 11024111 - TAHA® 560 T4 | 11000 |
| 11024100 - TAHA® 190 M2 | 300 |
| 11024102 - TAHA® 220 M2 | 650 |
| 11024106 - TAHA® 315 M4 | 500 |
| 11024107 - TAHA® 355 M4 | 2100 |
| 11024108 - TAHA® 400 M4 | 3500 |
| Referencias | Índice de protección | Intensidad máx consumo MONO 230V (A) | Intensidad máx consumo TRI 400V (A) | Alimentación eléctrica | Número de polos | Potencia máx. |
|---|---|---|---|---|---|---|
| 11024109 - TAHA® 450 T4 | IP54 |
1.5 |
Trifásica |
4 |
690 |
|
| 11024110 - TAHA® 500 T4 | IP54 |
3.5 |
Trifásica |
4 |
1507 |
|
| 11024111 - TAHA® 560 T4 | IP54 |
4.8 |
Trifásica |
4 |
1958 |
|
| 11024100 - TAHA® 190 M2 | IP33 |
0,4 |
Monofásica |
2 |
66 |
|
| 11024102 - TAHA® 220 M2 | IP33 |
0,6 |
Monofásica |
2 |
110 |
|
| 11024106 - TAHA® 315 M4 | IP33 |
0,6 |
Monofásica |
4 |
115 |
|
| 11024107 - TAHA® 355 M4 | IP44 |
1.3 |
Monofásica |
4 |
255 |
|
| 11024108 - TAHA® 400 M4 | IP54 |
2.7 |
Monofásica |
4 |
456 |
- Número de documento de idoneidad técnica : 14.5/16-2185_V2
- Texte ErP - Ventilation : Conforme al reglamento de diseño ecológico 1253/2014 y etiquetado energético 1254/2014 para ventilación. Escala de clases de energéticas: ver página Reglamentación ERP.
