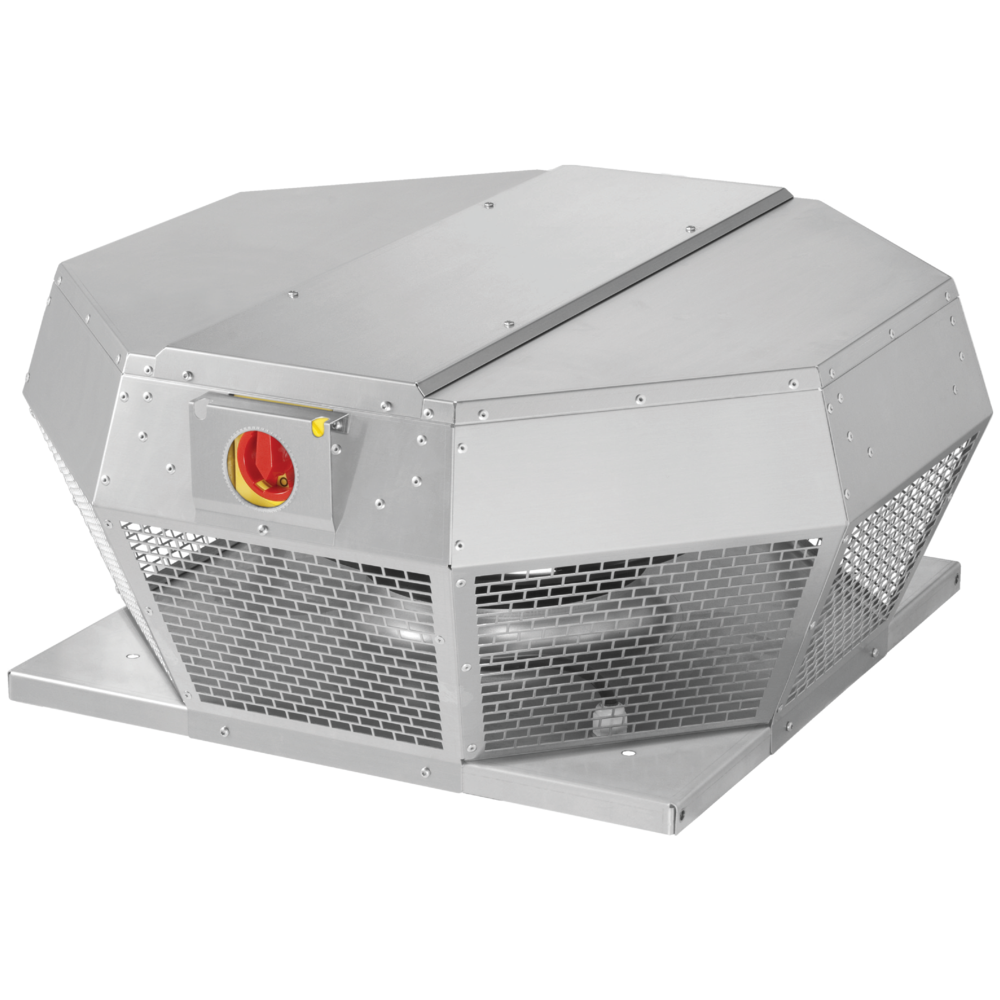

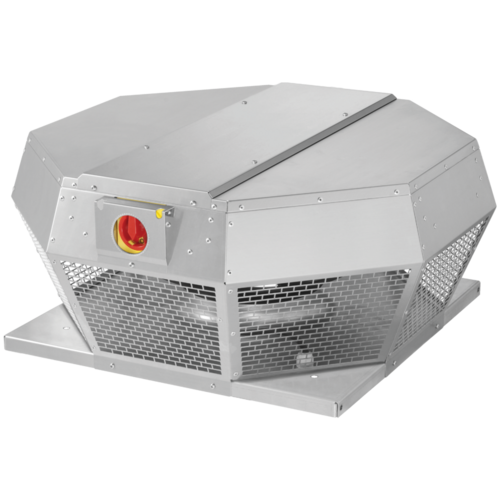

TAHA® micro-watt Torreta descarga horizontal

TAHA® micro-watt

Torreta descarga horizontal

La gama de torretas que facilita la ventilación.
TAHA® micro-watt TAHA® micro-watt
Descargar archivo de la biblioteca CAD
TAHA® micro-watt
Envolvente de aluminio para una buena resistencia a la corrosión, motor EC de bajo consumo y descarga horizontal.
TAHA® micro-watt

Los + productos

  • caudal de 650 a 16 000 m³/h,
  • kit de regulación de presión constante (opcional),
  • diseño cuidado,
  • amplia gama de accesorios de montaje,
  • conformidad ErP con variador de velocidad o kit de regulación.

Torreta de extracción de bajo consumo con descarga horizontal destinada a la VMC en hábitat colectivo y en locales terciarios.

  • 6 tamaños disponibles de 600 a 16 000 m³/h,
  • construcción de aluminio AlMg3 resistente a la intemperie con una altura muy reducida. El bloque motor bascula para facilitar la instalación (accesorios opcionales) y el mantenimiento,
  • salida de aire protegida por una rejilla de protección contra intrusiones, aves y otros cuerpos extraños,
  • rodete centrífugo a reacción y equilibrado en el motor según la clase de calidad G 6.3 de DIN/ISO 1940,
  • motor de transmisión previsto para un uso sin mantenimiento gracias a sus rodamientos de bolas con lubricación de por vida,
  • la protección del motor está asegurada por un contacto térmico integrado en el bobinado,
  • interruptor de proximidad bloqueable de serie,
  • motor de bajo consumo con conmutación electrónica EC,
  • alimentación monofásica o trifásica según los tamaños,
  • control directo posible de 0-10 V,
  • kit de regulación por presión constante opcional con 2 valores posibles (día/noche).
  • chorro de extracción horizontal,
  • azotea o tejado con remate de obra o accesorio.
Materia del aislante Tipo de motor

EC

TAHA® micro-watt
Referencias A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) Peso (kg)
11024125 - TAHA® micro-watt M 220

190

388

337

95

245

4 x Ø9

Ø213 6xM6

5,1

11024127 - TAHA® micro-watt M 280

249

541

437

135

330

4 x Ø9

Ø286 M6x15 (6x)

8

11024130 - TAHA® micro-watt M 450

418

860

670

222,5

535

4 x Ø11

Ø438 M6x15 (6x)

21,5

11024131 - TAHA® micro-watt T 500

418

860

670

222,5

535

4 x Ø11

Ø438 M6x15 (6x)

37

11024132 - TAHA® micro-watt T 560

521

1165

931

300

750

4 x Ø11

Ø605 M8x15

51

11024133 - TAHA® micro-watt T 630

521.3

1165

931

307

750

4 x Ø11

Ø604 M8x20 (8x)

67

Referencias Caudal (m3/h)
11024125 - TAHA® micro-watt M 220

800

11024127 - TAHA® micro-watt M 280

1800

11024130 - TAHA® micro-watt M 450

4800

11024131 - TAHA® micro-watt T 500

8500

11024132 - TAHA® micro-watt T 560

12000

11024133 - TAHA® micro-watt T 630

15000

Referencias Índice de protección Intensidad máx consumo MONO 230V (A) Intensidad máx consumo TRI 400V (A) Alimentación eléctrica Número de polos Potencia máx.
11024125 - TAHA® micro-watt M 220

IP54

1



Monofásica

NA

120

11024127 - TAHA® micro-watt M 280

IP33

2



Monofásica

NA

283

11024130 - TAHA® micro-watt M 450

IP54

2.4



Monofásica

NA

511

11024131 - TAHA® micro-watt T 500

IP54



2.1

Trifásica

NA

1328

11024132 - TAHA® micro-watt T 560

IP54



3.6

Trifásica

NA

2334

11024133 - TAHA® micro-watt T 630

IP54



4.2

Trifásica

NA

2757

  • Número de documento de idoneidad técnica  :  14.5/16-2185_V2
  • Texte ErP - Ventilation  :  Conforme al reglamento de diseño ecológico 1253/2014 y etiquetado energético 1254/2014 para ventilación. Escala de clases de energéticas: ver página Reglamentación ERP.

Referencias de productos y accesorios

  • TAHA® micro-watt M 220
    TAHA® micro-watt M 220
    11024125
    1611,00 (sin IVA)
  • TAHA® micro-watt M 280
    TAHA® micro-watt M 280
    11024127
    1862,00 (sin IVA)
  • TAHA® micro-watt M 450
    TAHA® micro-watt M 450
    11024130
    4986,00 (sin IVA)
  • TAHA® micro-watt T 500
    TAHA® micro-watt T 500
    11024131
    5681,00 (sin IVA)
  • TAHA® micro-watt T 560
    TAHA® micro-watt T 560
    11024132
    6216,00 (sin IVA)
  • TAHA® micro-watt T 630
    TAHA® micro-watt T 630
    11024133
    6986,00 (sin IVA)
