TAVA® micro-watt
Torreta descarga vertical
![TAVA® micro-watt](https://assets.aldes.es/assets/media/Catalogue_Aldes/01-Produits_Corporate/01-Corporate/03-Identite_Visuelle/02-Pictogrammes_Corporate/10-Pictos_Web/Made-in-Europe_Picto_001_small.png)
![TAVA® micro-watt](https://assets.aldes.es/assets/media/Catalogue_Aldes/01-Produits_Corporate/01-Corporate/03-Identite_Visuelle/02-Pictogrammes_Corporate/08-Pictos_Logos_Normatifs/02-Pictos_Normatifs/DIT_Picto_001_small.png)
![TAVA® micro-watt](https://assets.aldes.es/assets/media/Catalogue_Aldes/01-Produits_Corporate/01-Corporate/01-Visuels_HealthyLiving/01-Visuels_Ambiances/Aldes_Ambiance_015_produitPlus.png)
Los + productos
- caudal de 600 a 14000 m³/h,
- kit de regulación de presión constante (opcional),
- diseño cuidado,
- amplia gama de accesorios de montaje,
- conforme ErP con variador de velocidad o kit de regulación.

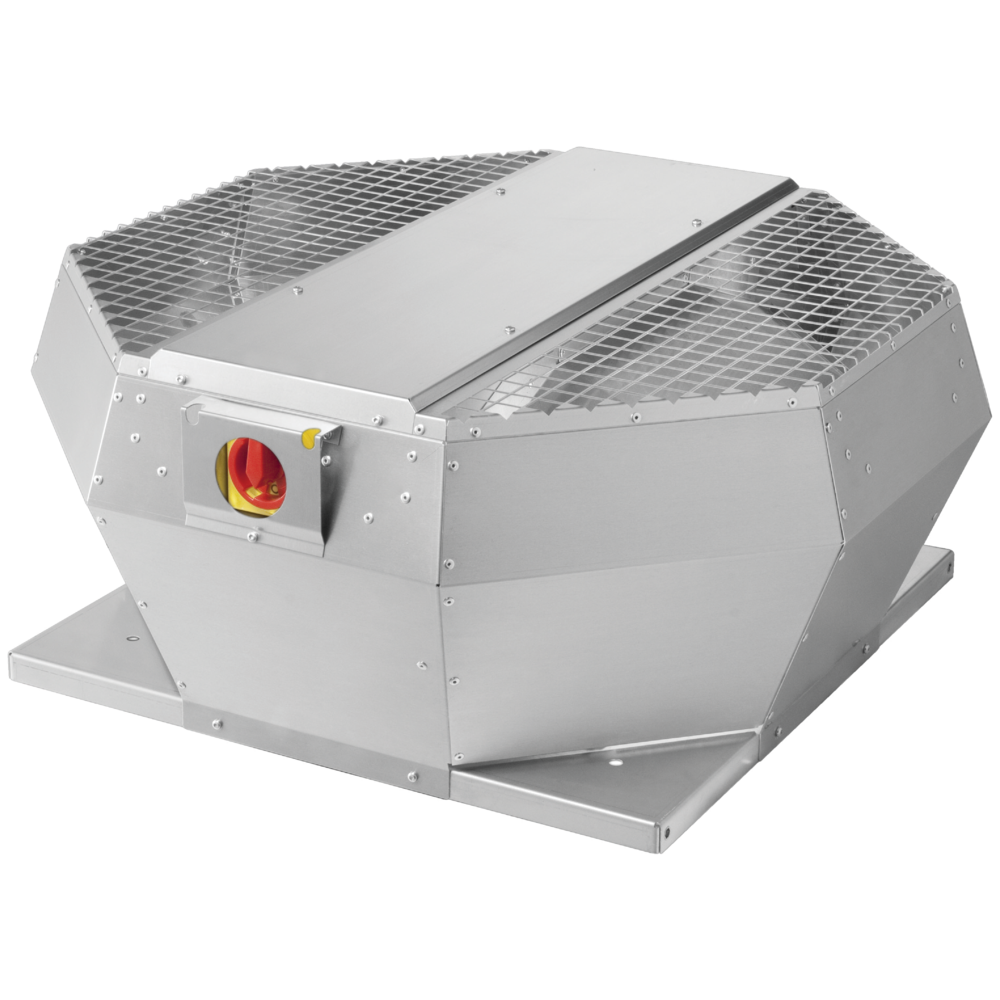

Torreta de extracción de bajo consumo con descarga vertical destinada a la VMC en hábitat colectivo y en locales terciarios.
- 10 tamaños disponibles de 600 a 14000 m³/h,
- construcción de aluminio AlMg3 resistente a la intemperie con una altura muy baja. El bloque motor bascula para facilitar la instalación (accesorios opcionales) y el mantenimiento,
- salida de aire protegida por una rejilla de protección contra intrusiones, aves y otros cuerpos extraños,
- rodete centrífugo a reacción y equilibrado sobre el motor según la clase de calidad G 6.3 de DIN/ISO 1940,
- motor de transmisión previsto para una utilización sin mantenimiento gracias a sus rodamientos de bolas con lubricación de por vida,
- la protección del motor está asegurada por un contacto térmico integrado en el bobinado,
- interruptor de proximidad bloqueable de serie,
- motor de bajo consumo de conmutación electrónica EC,
- alimentación monofásica o trifásica según los tamaños,
- control directo posible 0-10V,
- kit de regulación de presión constante opcional con 2 valores posibles (día/noche).
- chorro de extracción vertical,
- azotea o tejado con remate de obra o accesorio.
Materia del aislante | Tipo de motor |
---|---|
EC |
![TAVA® micro-watt](https://assets.aldes.es/assets/media/Catalogue_Aldes/01-Produits_Corporate/02-Produits/06-Ventilation_Simple_Flux_Centralisee/01-Ventilateurs_SF/Tava-Taha/Tava_Encombrement_001_large.png)
Referencias | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | Peso (kg) |
---|---|---|---|---|---|---|---|---|
11024134 - TAVA® 190 M micro-watt | 190 |
388 |
337 |
95 |
245 |
4 x Ø9 |
Ø213 6xM6 |
4,7 |
11024135 - TAVA® 220 M micro-watt | 190 |
388 |
337 |
95 |
245 |
4 x Ø9 |
Ø213 6xM6 |
5,1 |
11024136 - TAVA® 250 M micro-watt | 190 |
541 |
337 |
95 |
245 |
4 x Ø9 |
Ø213 M6x15 (6x) |
6,5 |
11024137 - TAVA® 280 M micro-watt | 249 |
541 |
437 |
135 |
330 |
4 x Ø9 |
Ø286 M6x15 (6x) |
8 |
11024138 - TAVA® 355 M micro-watt | 333 |
745 |
598 |
192,5 |
450 |
4 x Ø11 |
Ø438 M6x15 (6x) |
15,4 |
11024139 - TAVA® 400 M micro-watt | 333 |
745 |
598 |
192,5 |
450 |
4 x Ø11 |
Ø438 M6x15 (6x) |
19,4 |
11024140 - TAVA® 450 M micro-watt | 418 |
860 |
670 |
222,5 |
535 |
4 x Ø11 |
Ø438 M6x15 (6x) |
21,5 |
11024141 - TAVA® 500 T micro-watt | 418 |
860 |
670 |
222,5 |
535 |
4 x Ø11 |
Ø438 M6x15 (6x) |
37 |
11024142 - TAVA® 560 T micro-watt | 521 |
1165 |
931 |
300 |
750 |
4 x Ø11 |
Ø605 M8x15 |
51 |
11024143 - TAVA® 630 T micro-watt | 521.3 |
1165 |
931 |
307 |
750 |
4 x Ø11 |
Ø604 M8x20 (8x) |
67 |
Referencias | Caudal (m3/h) |
---|---|
11024134 - TAVA® 190 M micro-watt | 500 |
11024135 - TAVA® 220 M micro-watt | 750 |
11024136 - TAVA® 250 M micro-watt | 1000 |
11024137 - TAVA® 280 M micro-watt | 1700 |
11024138 - TAVA® 355 M micro-watt | 1700 |
11024139 - TAVA® 400 M micro-watt | 3500 |
11024140 - TAVA® 450 M micro-watt | 4000 |
11024141 - TAVA® 500 T micro-watt | 7000 |
11024142 - TAVA® 560 T micro-watt | 11000 |
11024143 - TAVA® 630 T micro-watt | 13000 |
Referencias | Índice de protección | Intensidad máx consumo MONO 230V (A) | Intensidad máx consumo TRI 400V (A) | Intensidad máxima (A) | Alimentación eléctrica | Número de polos | Potencia máx. |
---|---|---|---|---|---|---|---|
11024134 - TAVA® 190 M micro-watt | IP54 |
0,8 |
0,8 |
Monofásica |
NA |
0,099 |
|
11024135 - TAVA® 220 M micro-watt | IP54 |
0,9 |
0,9 |
Monofásica |
NA |
0,113 |
|
11024136 - TAVA® 250 M micro-watt | IP33 |
1.5 |
1.5 |
Monofásica |
NA |
0,179 |
|
11024137 - TAVA® 280 M micro-watt | IP33 |
1.9 |
1.9 |
Monofásica |
NA |
0,268 |
|
11024138 - TAVA® 355 M micro-watt | IP54 |
1.4 |
1.4 |
Monofásica |
NA |
0,165 |
|
11024139 - TAVA® 400 M micro-watt | IP54 |
2.3 |
2.3 |
Monofásica |
NA |
0,503 |
|
11024140 - TAVA® 450 M micro-watt | IP54 |
2.3 |
2.3 |
Monofásica |
NA |
0,509 |
|
11024141 - TAVA® 500 T micro-watt | IP54 |
2.1 |
2.1 |
Trifásica |
NA |
1,331 |
|
11024142 - TAVA® 560 T micro-watt | IP54 |
3.5 |
3.5 |
Trifásica |
NA |
2,263 |
|
11024143 - TAVA® 630 T micro-watt | IP54 |
4 |
4 |
Trifásica |
NA |
2,627 |
- Número de documento de idoneidad técnica : 14.5/16-2185_V2
- Texte ErP - Ventilation : Conforme al reglamento de diseño ecológico 1253/2014 y etiquetado energético 1254/2014 para ventilación. Escala de clases de energéticas: ver página Reglamentación ERP.
Referencias de productos y accesorios
Documentos
-
Ficha ErP TAHA®/TAHA® micro-watt/TAVA®/TAVA® micro-wattConformidades906 KB
-
Documento de Idoneidad Técnica 556R/18 - Ventilación Mecánica higrorregulableConformidades3 MB
-
Manual de Instalación TAVA® micro-wattManuales400 KB
-
Documento de Idoneidad Técnica 556R/18 - Ventilación Mecánica higrorregulable - Carta renovaciónConformidades241 KB
