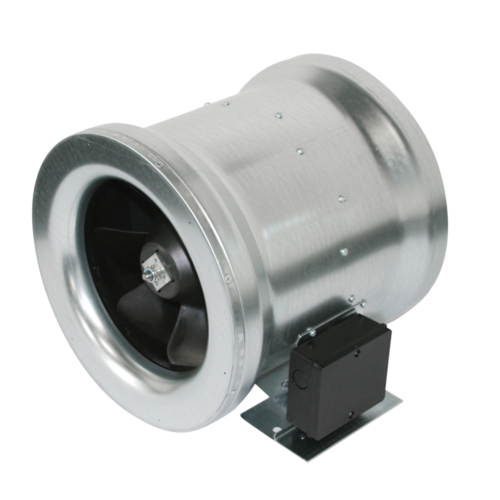

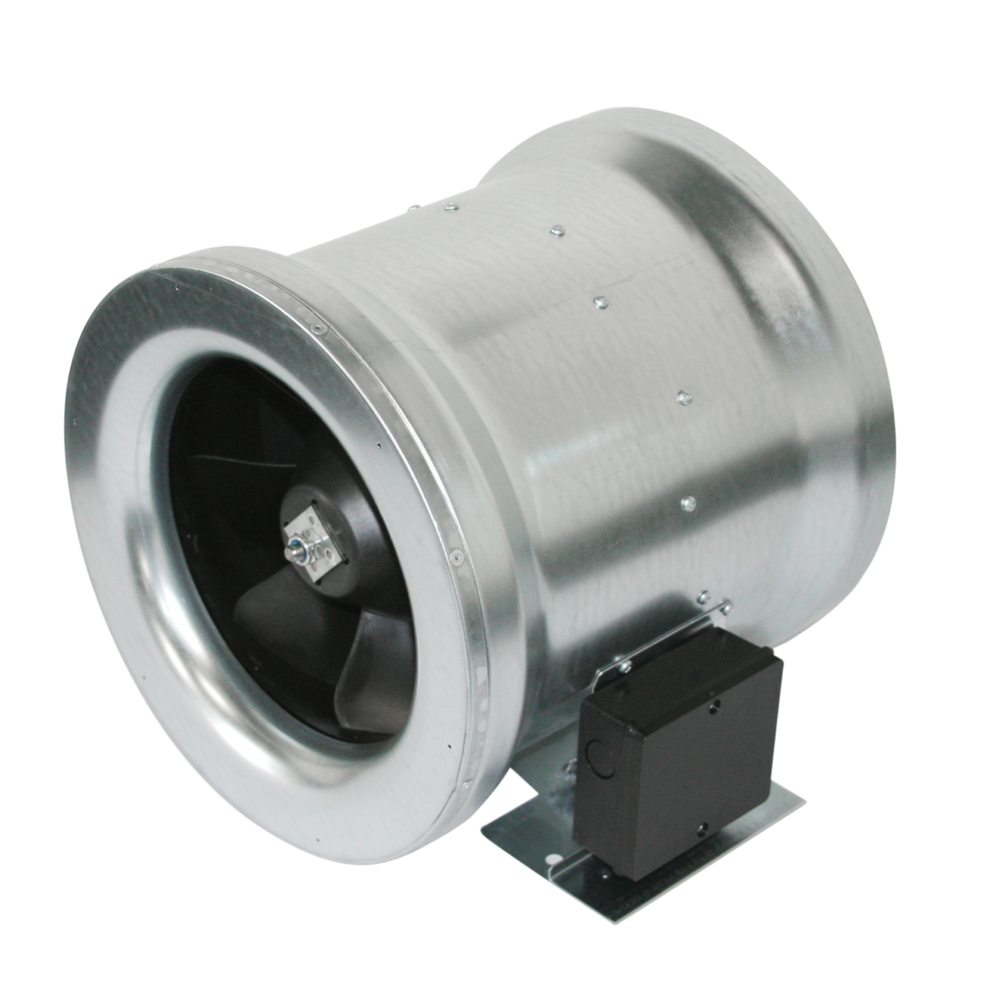

VC
Ventilador de conducto
VC
Ventilador de conducto
De pequeñas dimensiones permite venir en apoyo de un ventilador principal en una red demasiado resistente.
VC
El ventilador de conducto VC permite la ventilación por extracción o impulsión de aire. Gracias a sus bocas en línea, se integra perfectamente en redes de conductos circulares.
Su cuerpo de acero galvanizado asegura la protección contra la corrosión. Su rodete centrífugo le permite mejorar su consumo eléctrico.
La protección térmica está integrada en el bobinado del motor de rotor exterior para una seguridad reforzada.
De pequeñas dimensiones está destinado a ser colocado en un tramo de conducto para venir en apoyo un ventilador principal en una red demasiado resistente.
El principal interés de estos ventiladores reside en el hecho que el flujo del aire se realiza de forma lineal lo que permite una simplificación máxima de la red, estando equipado con rodetes centrífugos.
Su cuerpo de acero galvanizado asegura la protección contra la corrosión. Su rodete centrífugo le permite mejorar su consumo eléctrico.
La protección térmica está integrada en el bobinado del motor de rotor exterior para una seguridad reforzada.
De pequeñas dimensiones está destinado a ser colocado en un tramo de conducto para venir en apoyo un ventilador principal en una red demasiado resistente.
El principal interés de estos ventiladores reside en el hecho que el flujo del aire se realiza de forma lineal lo que permite una simplificación máxima de la red, estando equipado con rodetes centrífugos.
Los + productos
- caudal hasta 2360 m³/h,
- bocas en línea,
- rodete a reacción.
Ventilador de conducto destinado a la extracción e impulsión de aire en red de conducto circular para locales terciarios e industriales.
- 6 modelos, hasta 2360 m 3 /h en Ø315,
- cuerpo de chapa galvanizada con bocas en línea,
- rodete centrífugo,
- motor de rotor exterior monofásico 230 V - 50 Hz (y 60 Hz salvo VC 315),
- IP 44,
- protección térmica integrada en el bobinado motor.
- horizontal / vertical,
- falso techo / local técnico,
- montaje aconsejado con abrazaderas antivibratorias para evitar la transmisión de vibraciones y facilitar el mantenimiento.
| Número de velocidades | Materia del aislante | Tipo de motor |
|---|---|---|
| NA |
AC |
| Referencias | A (mm) | B (mm) | C (mm) | D (mm) | Peso (kg) |
|---|---|---|---|---|---|
| 11032001 - VC 160 | 160 |
170 |
379 |
30 |
2,5 |
| 11032004 - VC 125 | 125 |
188 |
288 |
30 |
2,1 |
| 11032005 - VC 100 | 100 |
188 |
288 |
30 |
2,1 |
| 11032007 - VC 200 V2 | 200 |
198 |
379 |
30 |
4,2 |
| 11032008 - VC 250 V2 | 250 |
195 |
379 |
30 |
4,3 |
| 11032009 - VC 315 V2 | 315 |
218 |
453 |
30 |
8,3 |
| Referencias | Caudal (m3/h) | Caudal máx (m3/h) |
|---|---|---|
| 11032001 - VC 160 | 690 |
690 |
| 11032004 - VC 125 | 340 |
340 |
| 11032005 - VC 100 | 250 |
250 |
| 11032007 - VC 200 V2 | 810 |
810 |
| 11032008 - VC 250 V2 | 890 |
890 |
| 11032009 - VC 315 V2 | 2360 |
2360 |
| Referencias | Presión acústica a 3 m (dB(A)) |
|---|---|
| 11032001 - VC 160 | 57 |
| 11032004 - VC 125 | 56 |
| 11032005 - VC 100 | 56 |
| 11032007 - VC 200 V2 | 56 |
| 11032008 - VC 250 V2 | 58 |
| 11032009 - VC 315 V2 | 58 |
| Referencias | Condensador (μF) | Frecuencia (Hz) | Índice de protección | Intensidad máx. (A) | Tensión (V) | Potencia máx. |
|---|---|---|---|---|---|---|
| 11032001 - VC 160 | 2 |
50/60 |
IP44 |
0,44 |
230 |
99 |
| 11032004 - VC 125 | 2 |
50/60 |
IP44 |
0,25 |
230 |
59 |
| 11032005 - VC 100 | 2 |
50/60 |
IP44 |
0,24 |
230 |
56 |
| 11032007 - VC 200 V2 | 2,5 |
50/60 |
IP44 |
0,5 |
230 |
100 |
| 11032008 - VC 250 V2 | 2,5 |
50/60 |
IP44 |
0,5 |
230 |
100 |
| 11032009 - VC 315 V2 | 8 |
50 |
IP44 |
1,6 |
230 |
270 |
- Número de documento de idoneidad técnica : 14.5/16-2185_V2
- Texte ErP - Ventilation : Conforme al reglamento de diseño ecológico 1253/2014 y etiquetado energético 1254/2014 para ventilación. Escala de clases de energéticas: ver página Reglamentación ERP.
| Clase de aislamiento eléctrico |
|---|
| Clase 2 |
